    而今天装机展示所用的机箱——鑫谷 开元 K1 ，就属于完全的改变了机箱的结构，对于显卡、主板、风道的设计都另辟蹊径，改变了原有的风道和安装方式的设计，采用了水平风道+垂直安装。

    有别于常规的ATX机箱，鑫谷开元K1机箱将主板进行了翻转，在机箱的后面只保留了两个风扇位，主板I/O接口和PCI-E挡板放到了机箱上方，进而达到将显卡垂直安装的目的，整体的风道变为水平方向，鑫谷称之为ATX3.0构架。

    通过前置的三个加上后置的两个风扇位来完成整个系统的散热，五个风扇位都支持12CM/14CM的风扇，并且都支持安装360/240（420/280）的水冷散热。

    鑫谷开元K1机箱正面，右上方为鑫谷的LOGO，常规而言一般厂商会点亮自家LOGO，但是鑫谷开元K1却没有，在左侧的两个线条可以支持与系统RGB同步。

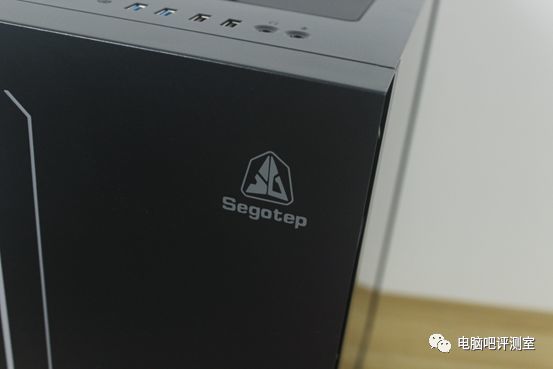

  给LOGO一个特写~~~~

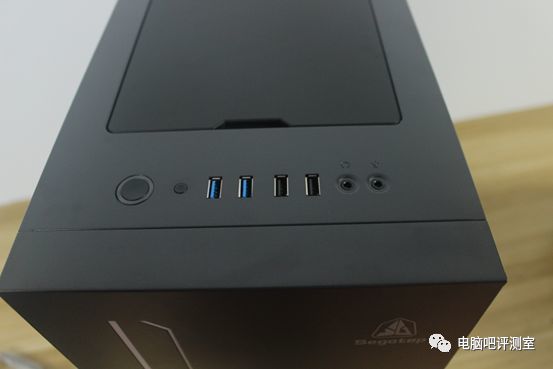

    机箱前置I/O接口设计在机箱顶部，从左往右分别是电源开关、RGB切换、USB3.0 x2 、USB2.0x2、音频接口，其中RGB切换按键在接入系统光效同步后会失效，在接口后方就是隐藏的主板I/O部分和PCI-E挡板。

    揭开顶部的挡板就可以看到底下的主板I/O接口和7个PCI-E槽位，在尾端和PCI-E接口一侧都预留了一个孔用于走线。

    这里其实看到鑫谷开元K1为了水平风道，在顶部几乎不保留什么缝隙，但是其实在I/O挡板位置或者是PCI-E槽位的挡板都可以进行镂空设计，顶部加装防尘网，此时可以从顶部进风然后前后出风，这样的风道更加适合我们这种前后都采用冷排的用户。

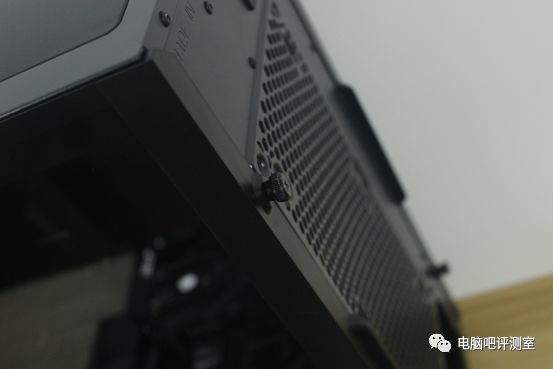

    机箱所用到的螺丝都是这种快拧的设计，可以不用螺丝刀就打开机箱。

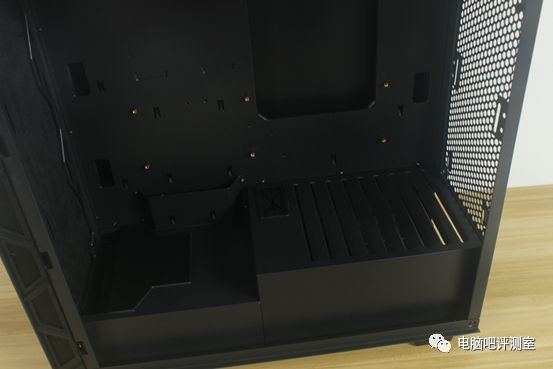

    机箱内，可以看出主板经过逆时针90度的翻转，对应走线的孔位也相应的发生了变化。

    因为下方台阶式的设计，所以鑫谷开元K1不同的PCI-E槽位对于支持显卡的长度要求是不一样的，第一槽限制为285㎜，第二至第七限制为323㎜。

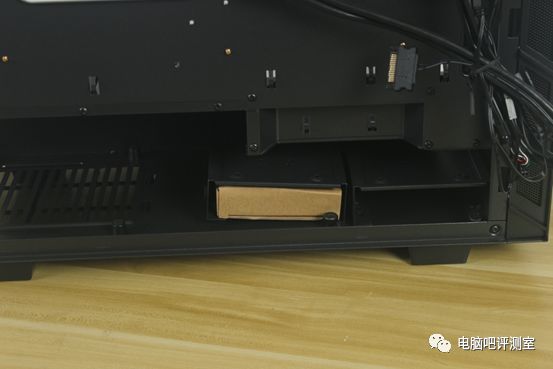

    机箱相关的螺丝放置在机箱下方的3.5寸硬盘位，上方诸多的跳线也为最后的理线增加了很大的难度，最后还是不放出理线的部分了。

    装机部分选用的三大件分别为：英特尔I9 9900K 盒装、华硕 ROG MAXIMUS XI HERO WIFI（M11H）、七彩虹RTX2080TI 九段；

    I9 9900K处理器采用8C16T的设计，是首款消费级8核处理器，并且最大睿频可达5.0G，使用了14NM制造工艺；

    华硕 ROG MAXIMUS XI HERO WIFI在ROG Z390芯片组旗舰系列主板中属于入门级的产品，但是依旧是高规格，采用8+2的处理器供电，拥有4条内存插槽，两个M.2接口，其中一个支持22110长度，三条PCI-E 3.0X16接口和三条PCI-E3.0X1（未封口）；

    七彩虹RTX2080TI九段外观设计借鉴了瑞士的“陀飞轮”手表的设计灵感，采用了风冷+水冷结合的散热，可以单独使用风冷或者风冷结合水冷，输出接口方面三个DP+一个HDMI+一个USB-C接口，属于目前RTX2080TI中最高端的一列产品，并且全球限量1000张。

    内存采用了威刚的龙耀D41 DDR4 3000 8G x2套条x2，共计32G内存，支持主板RGB同步，支持XMP2.0；

    硬盘部分采用了三块英特尔的固态硬盘，分别是英特尔傲腾900P 280G（系统盘）、英特尔750 800G、英特尔760P 512G；傲腾900P采用了3D XPoint颗粒，在傲腾面前一切固态都将黯淡无光，鲜有固态能与其并肩；英特尔750某种意义上作为第一款民用消费级的NVME设备，采用了英特尔自家MLC颗粒，自家企业级的主控，种种特性时至今日也有很高的使用价值；英特尔760P作为消费级的现任主力，使用了3D TLC颗粒，在目前的主流产品中也算中规中矩。

    这次的装机算是用上了英特尔老中青三代的产品。

    电源部分采用了鑫谷自家的昆仑系列昆仑KL-1080W，鑫谷昆仑KL-1080W是一款全模组的白金牌电源，采用了LLC谐振+主动式PFC+DC toDC方案，在保证稳定的情况下尽可能的提高转化率，值得一提的是鑫谷昆仑KL-1080W是我接触过的诸多电源中原装线材品质最佳的，拥有媲美定制线的品质，接口也很容易进行拔插操作。

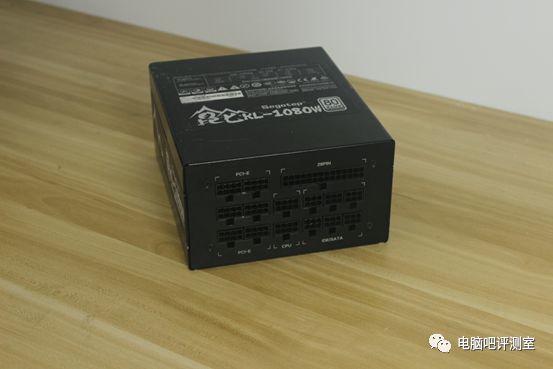

    鑫谷昆仑KL-1080W提供的诸多接口支持，对于多路显卡和双路CPU有较好支持。

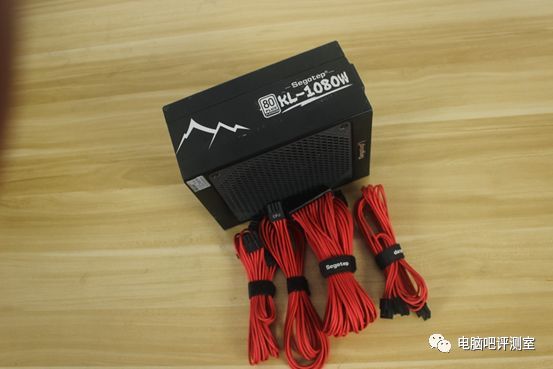

    鑫谷昆仑KL-1080W电源提供的线材诸多，但是这次装机实际一共只用了5根线材，除了图示的主板供电、CPU辅助供电、PCI-E供电x2之外还有一根SATA供电线（CPU辅助供电为8+4实际上只用单根8pin就足够了）。

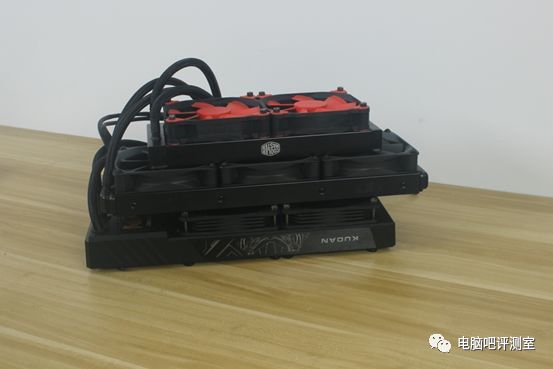

    散热方面这次准备了3个水冷，最终因为七彩虹RTX2080TI九段的冷排实际占用了360的位置，因此只能将原计划的恩杰X72换成酷冷冰神B240一体水冷散热，值得一提的是七彩虹系列显卡的水冷都是由酷冷提供的代工。

    主要硬件大集合，来张合影。

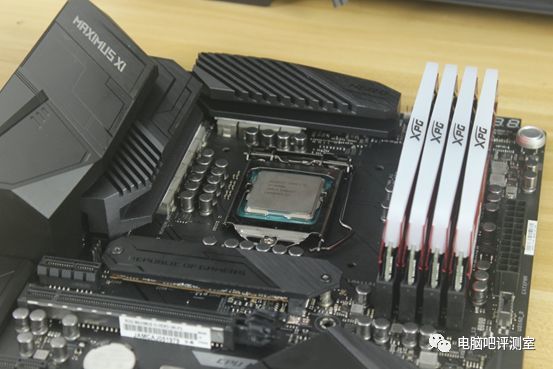

    内存、处理器、M.2固态率先上阵。

    先将电源安装入内，对线材进行预走线，然后再安装主板。鑫谷开元K1机箱在后方预留了足够的空间，加上鑫谷昆仑KL-1080W电源柔软的原装线，使得走线过程比较容易，基本全黑的机箱与中国红的电源线奇妙的撞色效果。

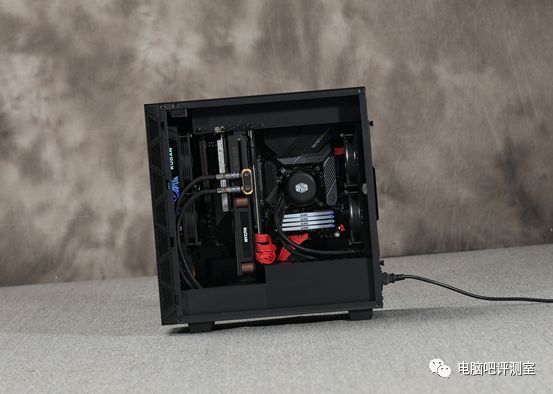

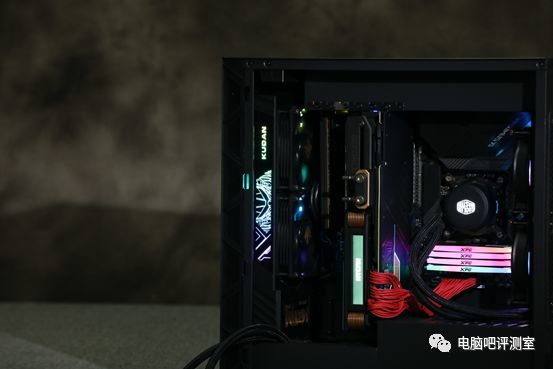

    接完主板下方的各种条线后依次安装显卡冷排、显卡、CPU一体水冷散热、固态硬盘，就完成了这次的装机，实际效果如图，主板的灯效基本上看不见，索性就关闭了主板的灯效，

    完成装机后，就带来的影棚，然后让朋友拍摄了一组照片。

部分细节特写：

    △威刚龙耀D41与酷冷至尊冰神B240一体式水冷

    △酷冷至尊冰神B240一体式水冷原装RGB风扇。

    △七彩虹RTX2080TI 九段冷排部分RGB效果。

    △九段水冷接口部分，很有工业废土的感觉。

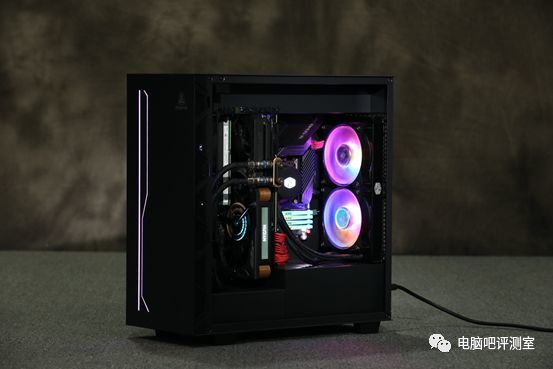

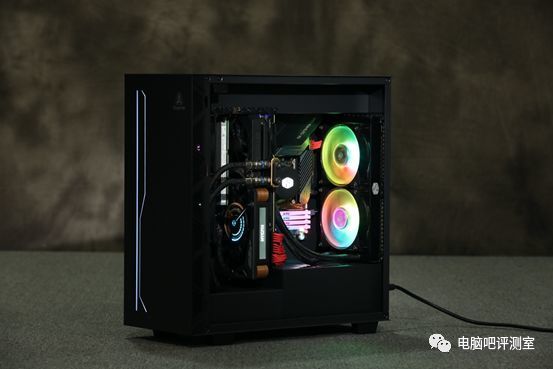

   △鑫谷开元K1机箱正面效果，左侧的灯条会随着系统变化。

    最后总结下本次的装机，首先垂直安装的显卡，相对于传统的安装方式基本不存在压弯显卡的风险，另外也相对便于快递运输，前后360+240的冷排位支持也是比较完善的，裸机重量也达到了10KG，钢板的厚度也基本上都在1MM左右，各方面都比较中规中矩，符合鑫谷对其的定位。

    再来说一说缺点，这里我个人觉得缺点出自鑫谷开元K1对于360+240冷排的支持，众所周知水冷散热最重要的意义就是在于不让热量堆积在机箱内，但是如果采用了双水冷的设置，必然有一方需要作为进风口，那么这样的设计就违背了水冷的优势，实际上鑫谷如果在顶部和下方进行一些开口设计，完全可以做成机箱中段部分进风，前后两侧出风的设计。
