说说手感吧：

还是透明轴，良心啊。TTC这个牌子百度了一下，也算是有点小名气，值。

办正事儿了，准备拆开了拆掉led，因为就算设定关闭，每次开机还是亮，烦躁！

拆开一看，惊喜来了，除了这8个键，竟然剩下的按键后面都有灯位，哎哟，板子上有洞怎么行！必须堵上！要不都换上自己喜欢的LED试试能不能堵上？

干吧，至少我还有一张发了霉的电工中级证书，学了点电工也就自己装装家里的灯了，LED也是灯嘛，灯我会装。 拆开键盘一看，我擦！没有限流电阻，前面还说你良心，几分钱的电阻都舍不得给，差评！led预留的灯位倒是是全并联排线的，好吧，总体是良心的。既然已经做了决定，怎么可能放弃？必须拔草~~~~

掏出了积了灰的万用表，竟然还能用！电池还有电！

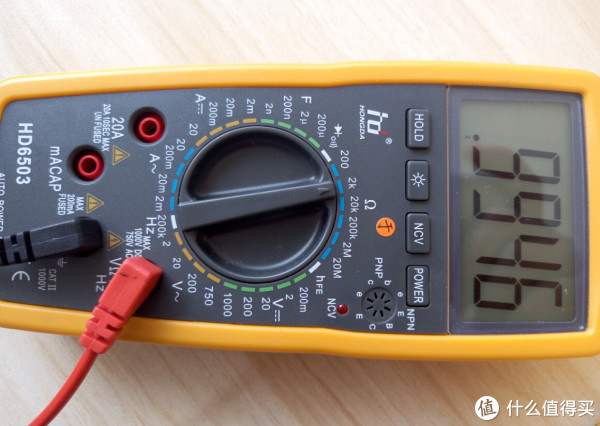

原来键盘上的led是有分流电阻的，经测量1KΩ。

公司里有个放大镜，掏出来看看确实是1KΩ，5%精度的贴片电阻，102代表10后面2个0。

led灯珠有好几种颜色，每种颜色最小和最大电压都不同，usb2.0是500mA的电流，度娘告诉我键盘用led最小电流5ma即可，USB输出5V，假设led平均3v一颗，根据计算(5-3)/5ma，400欧姆即可，如果加得小了或者不加，电压低的led会亮，电压高的要么很暗，要么干脆不亮。那为啥这8颗原先自带的是1k欧姆呢~~~关我啥事儿，反正电阻便宜~~~~网购了100颗470欧姆，100颗1000欧姆的，共计2块钱，还包邮！led 根据颜色不同，2分钱~~~~1毛钱/颗，买了各种各样颜色的共计300颗，为嘛买了300颗？因为这家店15元包邮~~~~

配件来咯~~~~特别要说一下，电阻发给我的是1%精度的，比如1k欧姆的就是1001，100后面1个0，大大的良心啊！

某宝搜索关键词 1001贴片电阻 这玩意儿没什么讲究，哪里便宜买哪里~~~~  大一点小一点都可以，大一点更容易焊接，我买的是0805的，推荐给大家。

某宝搜索：键盘LED灯珠 还是哪里便宜买哪里~~~~需要注意的是，同一家店铺每种颜色的价格是不同的，而且要买那种无边的，搜索键盘led基本都是无边的，如果想更便宜，直接搜索3mmled灯珠。

好了！开干~~~~~~~~~贴片电阻有多小，试过才知道，焊接过程双手操作实在无法拍照，给大家看看电阻的大小吧。

虽然470和1000都买了，但是相信厂家选择1000是有理由的，所以我先焊了几个1000的测试一下，OK~~~亮了

那就全部加1000的，开工~~~~

给大家看看我的渣手艺~~~~

这是一开始焊的，没掌握好诀窍，虽然难看，但是功能不受影响，经过度娘搜索，看到有大神指导：先在焊盘上面点锡，然后用烙铁加着温度，再用镊子把贴片电阻推上去。这个大家可意会，只怪我文字表达能力有限。

转眼间，3小时就这么过去了，我呢也贴完了，自从贴完我自封为人肉SMT，这称号并非是浪得虚名的！！！测试完每一颗电阻都没问题后，就可以开始装灯了~~~~~~

装灯那就快得多了，先把PCB上预留灯位的锡清楚，吸锡器也好，烙铁直接拉也好，各有各的办法，我是各种办法都用过，比较难清除的用粗一点的多股的铜线拉一下。

噔噔蹬蹬~~~~都装好啦~~~~~这个杀马特颜色请忽视，一个二货朋友要我装这个颜色，他说如果不好看他吃键盘，为了让他吃键盘，我就整一下。

测试完，确认每颗led都亮了，就可以把多余的引脚剪掉了，引脚用什么剪呢？斜口钳？太麻烦，地球人都知道的神器伺候~~~

指甲钳剪起来嘎嘣脆，很有满足感的呢！

最终效果来啦~~~~~~~~~~~~~~~~~~~~

这把键盘并不是用来打字或者游戏的，这是给我朋友吃的~~~~~~~~~~~

最终，我还是换了可以接受的颜色，毕竟让他吃键盘太残忍了。。。。。。

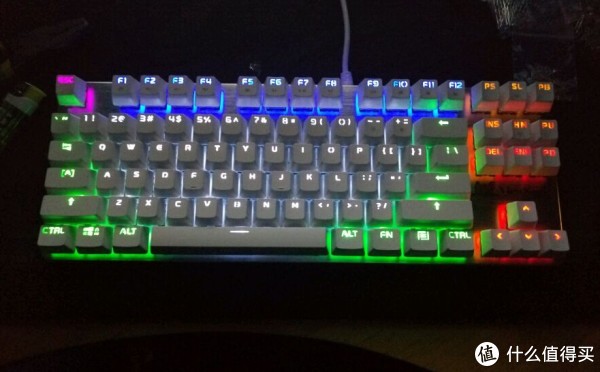

请大家欣赏最终效果图，所有图片皆为手机拍摄，渣画质请见谅。右边从上至下是黄，橙，红，手机画质渣，拍不出来效果。
