★功能篇★

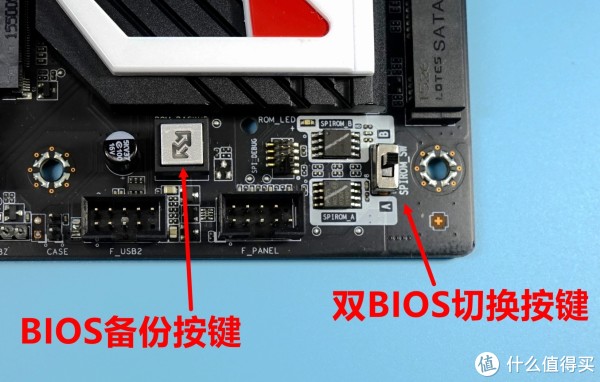

　　这款主板也和很多一线品牌的高端主板一样，提供了多个快捷按键，方便玩家的各种操作，例如一键超频（QUICK OC）、一键进入BIOS（BIOS SET）、BIOS升级（BIOS ＵＰＤＡＴＥ）、双BIOS切换、BIOS参数备份等按键都一应俱全。当然，开机按键、重启按键和DEBUG指示灯现在已经是高端主板标配，肯定是不可或缺的，不过这款主板的DEBUG指示灯还集成了温度及电压检测功能，通过DEBUG指示灯上方的按键可以非常方便的在各个指数之间进行切换，这个功能对于超频玩家来说是非常使用的。我记得在之前的七彩虹主板上曾经出现过类似华硕MEMOK那样的用于内存超频失败后恢复默认频率启动的按键，但是在这款Z170X主板上并未找到类似功能的按键。不过无论何种原因导致超频失败而无法正常启动计算机时，都可以按下“BIOS SE T”，然后重新启动计算机并直接进入BIOS中重新设定参数。而一键超频（QUICK OC）按键与之前七彩虹主板上的超频旋钮也是完全不同的，之前的超频旋钮每转动一格是提升两个CPU倍频，而现在的一键超频按键则既可以提升CPU倍频，也可以提高CPU外频，比提升CPU倍频的超频方式适用范围更广。

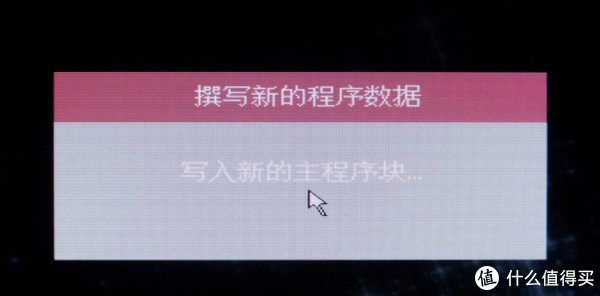

　　单从外观、做工、用料来看，烈焰战神Z170X确实不逊于目前一线大厂的中高端产品。不过衡量一款主板品质的重要因素还有内涵。进行测试之前我首先给主板刷新最新版的BIOS。顺便检验一下主板上的BIOS升级按键是否合格。有一定经验的玩家都知道，现在在一线大厂的主板产品上，都提供了直接从BIOS中升级BIOS的功能，只要把BIOS文件存放在U盘或者硬盘中，进入BIOS后点击BIOS升级工具，然后选择相应的BIOS文件就可以刷新BIOS了。七彩虹的主板BIOS现在也有了自动更新BIOS的功能，而Z170X主板上的BIOS升级按键则可以更直观的进行BIOS更新。现在只需要把BIOS文件存放在U盘的根目录下（需统一改文件名为EBOOT.ROM），然后点击主板上的BIOS升级按键，手动重启计算机（注意，是手动）。在重新启动后就会自动进入BIOS刷新程序并完成刷新操作。

★BIOS改进及超频设置篇★

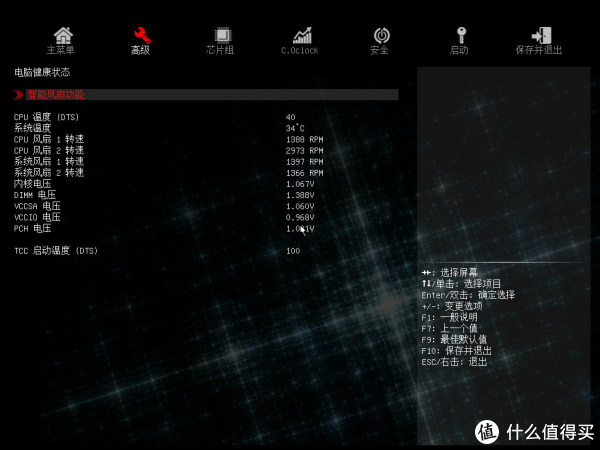

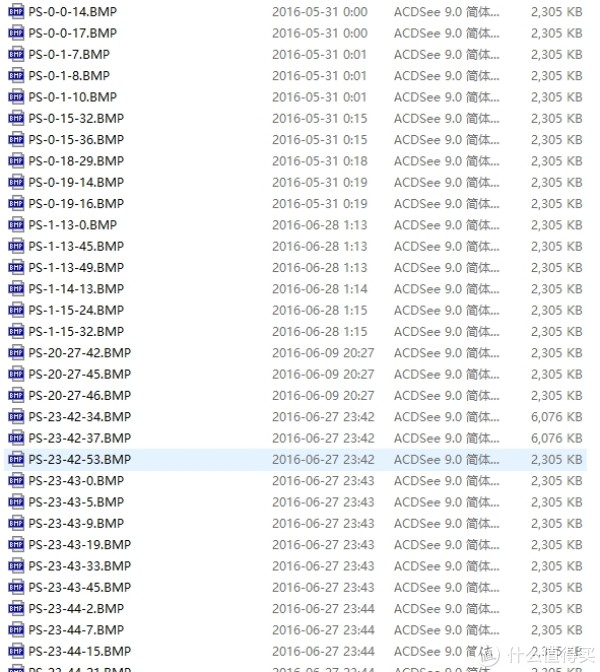

　　我对七彩虹主板的做工用料一直是持肯定态度的，但是对BIOS除了吐槽还是吐槽。所以这次的重点就是深入这款主板的BIOS中进行挑毛病。进入BIOS菜单后可以看到Z170X的BIOS界面比之前的几款主板要漂亮很多，在普通界面中只显示各项电压、温度和风扇转速等参数，还要点击ADVANCED进入高级设置菜单中才能进行更多功能的设置和超频。这里要先提醒大家的是这款主板从1004N版本的BIOS开始就已经具有BIOS中截图的功能了，但是在BIOS菜单的说明提示中是丝毫没有提到这个截图功能的。！@#￥！@#￥%#￥%……我真是怒啊，因为没有提示，所以我傻傻的给BIOS界面拍了N张图片，准备来介绍超频用。后来发现按下F8就可以对屏幕进行截图。不过按下F8时也是没有任何提示的。系统会自动把图片以BMP的格式存储到FAT格式的U盘上，图片分辨率是1024×768，文件大小约2.5M。

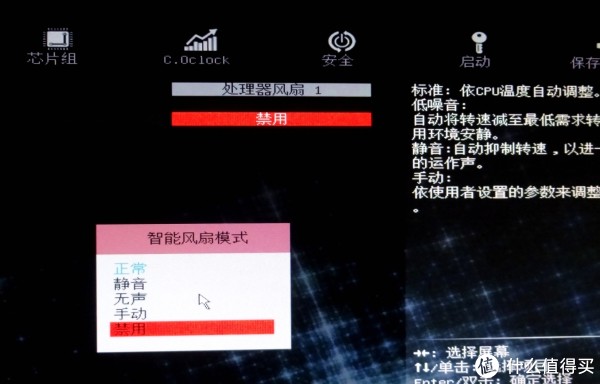

                  CPU和系统风扇都支持智能调速，可选的调速方式比以前更加丰富。

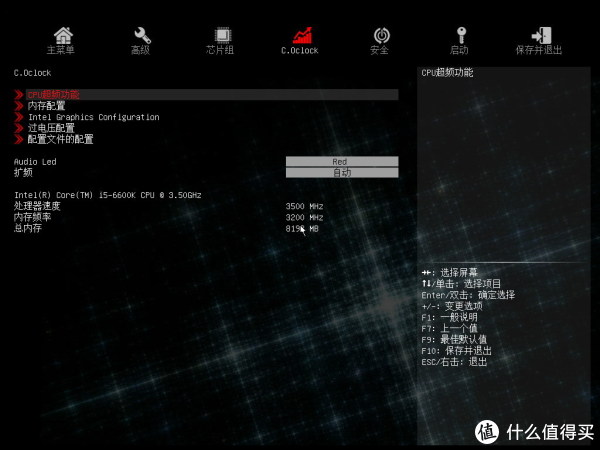

　　超频的选项全部集中在“C.Oclock”菜单下面，这里有CPU超频选项、内存超频选项、电压设置选项等等。这里需要提醒大家的是，在以往的习惯中，如果某个选项是BIOS自动设定值，那么应该是Auto，而在七彩虹主板中，0才代表主板BIOS的自动设定值。假如你希望BIOS为某个选项自动设定数值，那么就在该选项中填0就可以了。

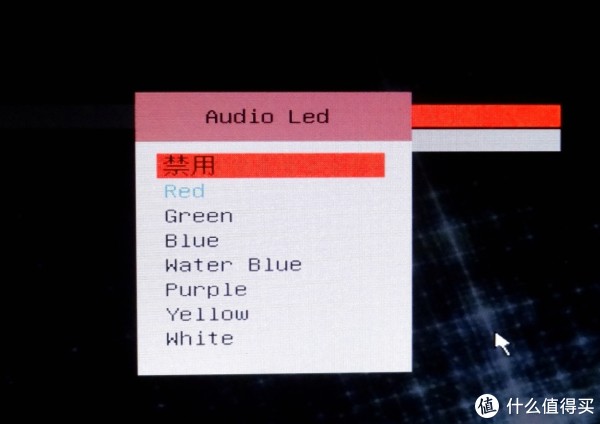

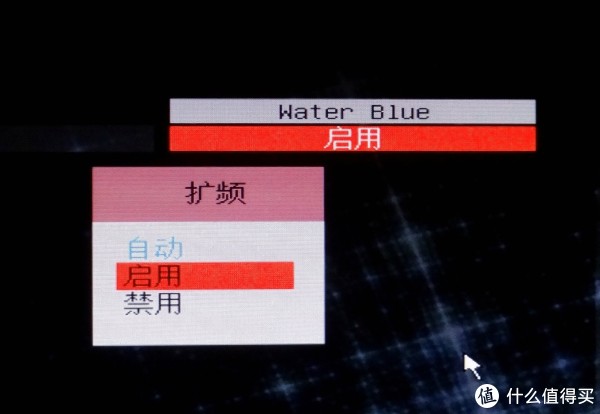

    灯光颜色的设置选项也在“C.Oclock”菜单下面，在Audio LED选项中可以自由选择音频PCB分割线灯带的7种不同颜色。下面则是扩频选项，超频时记得把扩频设置为“禁用”。这里还有一点要告诉大家，这款主板BIOS的截图功能如果是进入某个项目的可选数值菜单后，就是无法截图的了。例如下面的这些菜单就无法截图，需要拍照了。

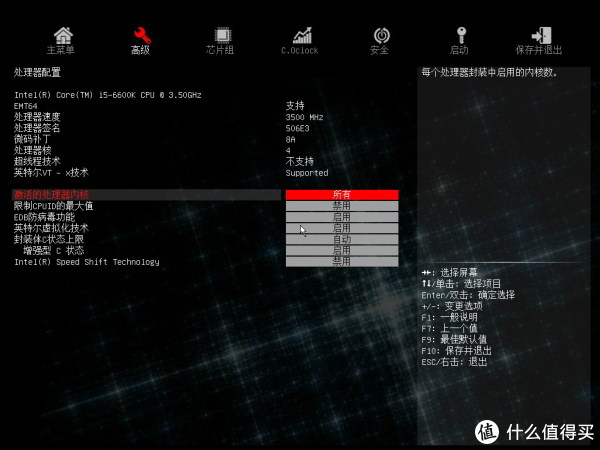

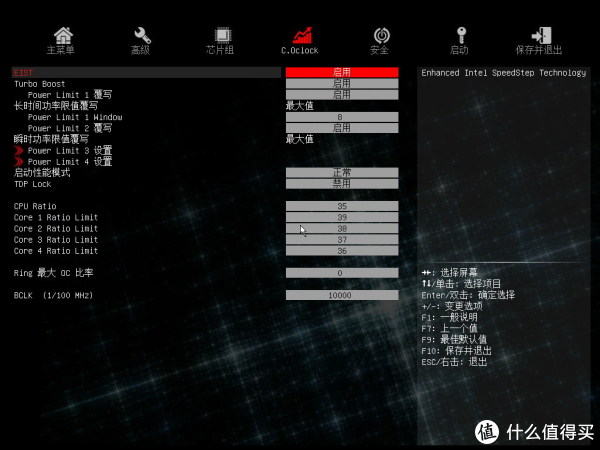

　　首先看看CPU超频选项，这里按照惯例提供了CPU倍频、Ring倍频、CPU外频、等选项。在超频设置方面，如果是在华硕或者是微星、技嘉的主板上，我们一般是关闭EIST选项，然后通过提高CPU倍频来进行超频。但是经过实践，在烈焰战神Z170X主板上，如果还是按照老套路来干是肯定不行的。例如，如果关闭EIST选项，然后把CPU倍频设置为45，那么保存重启后，CPU的频率一定不是4.5G，而是固定在默认频率下的3.5G，也不会自动超频到3.9G。

                                                                    （以上设置为错误的）

                                                                  （CPU各选项的默认值）
　　

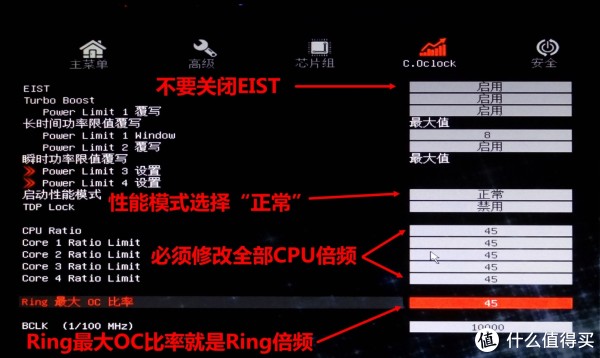

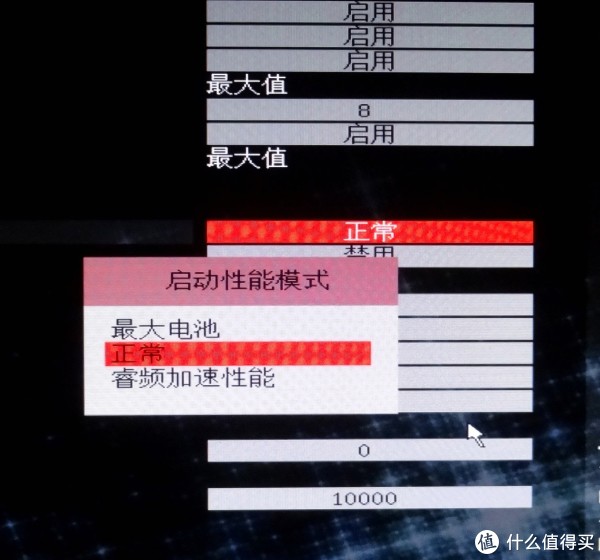

　　超频的正确做法是依然打开EIST，并且把性能模式设置为“正常”，然后把CPU倍频改为45，把下面的四个也统统改为45。Ring倍频默认值是0，也就是自动和CPU倍频匹配，这里我们需要手动改为45。

　　接下来看看内存超频。在之前的Z170烈焰战神G主板上，内存超频性能是不过关的。而在这款Z170X主板上，内存设置参数选项和超频性能均有明显的改进。在内存超频选项中有自动、手动、XMP等三个选项可以选择。选择XMP后可以自动加载XMP中的时序参数信息进行超频。如果需要手动对参数进行设置的话，可以先加载XMP，然后改为“手动”模式，就可以在XMP的基础上对各个时序参数进行修改设置了。手动模式下内存可选的最高频率为DDR4 4133。这里值得一赞的是，Z170X的内存时序参数调节选项已经做到了非常丰富，丰富得让我有些吃惊，居然连第三时序也很完备。要知道，压榨内存的超频性能，第三时序的设置是非常重要的。

                                            （先加载XMP可以自动加载XMP中的时序参数信息）

              （在加载XMP后改为手动模式就可以在XMP的基础上对各个时序参数进行调节）

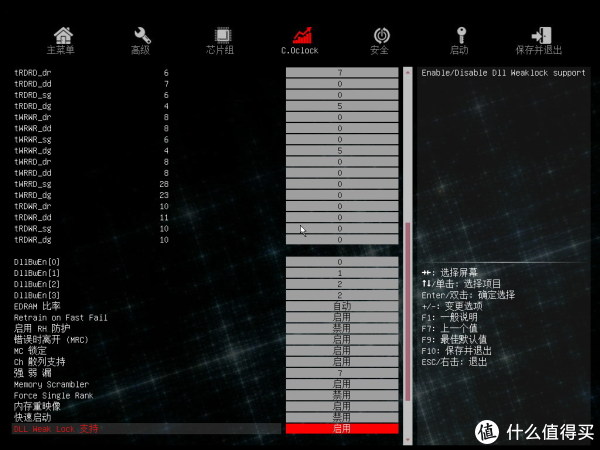

                       （意料之外的是第三时序选项居然如此齐全）

                       （BIOS中内存可设置的最高频率为DDR4 4133）

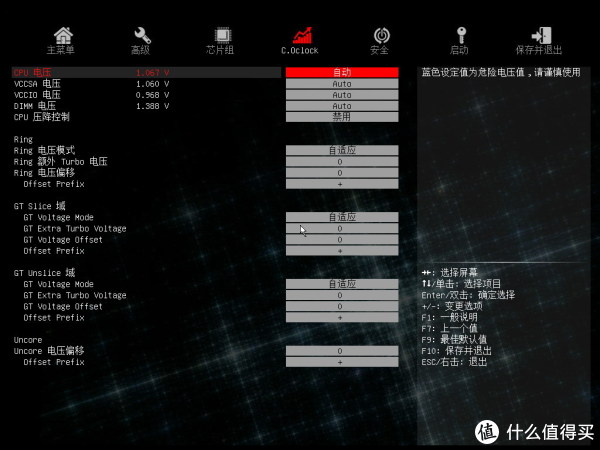

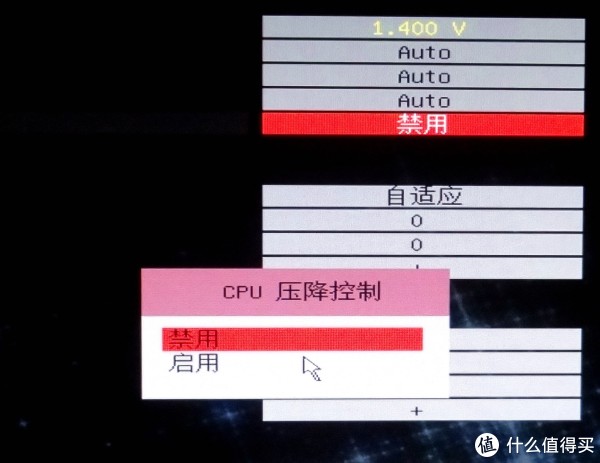

　　再来看看电压设置。对于Skylake平台来说，其实电压设置方面已经简化了很多，其实只有CPU电压和内存电压两个选项比较重要而已。这款烈焰战神Z170X的CPU电压设置是以0.05V为一个步进，而内存电压设置则是以0.01V为一个步进。CPU和内存的电压都很稳，内存电压有时会比设定值稍高0.05V，CPU电压有时则会比设定值降低0.08V，这些都在可以接受的误差范围内。在新版的BIOS中还增加了“CPU降压控制”选项，相当于电压补偿，开启后可以让CPU“吃得更饱”，电压更加稳定。

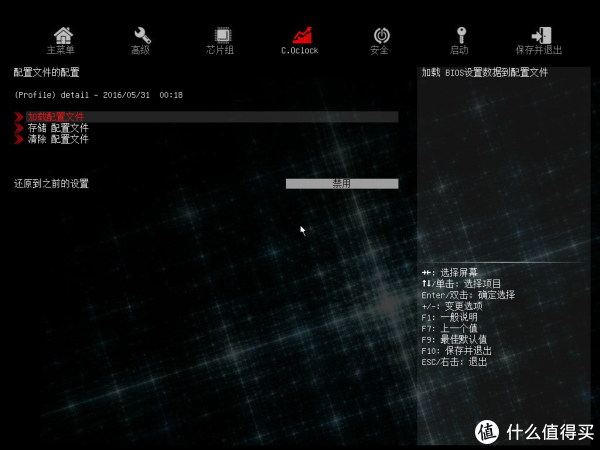

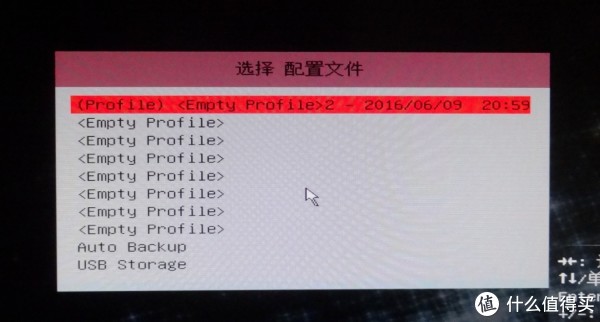

　　在实际操作中，如果是普通的超频失败可以通过BIOS SET按键以默认参数值进入BIOS中重新设置各个参数。但BIOS SET按键也有失手的时候，假如在多次重启无效的情况下，还是需要手动按下CMOS清空键来恢复默认参数以成功启动计算机。这款主板的BIOS中还增加了超频参数配置存储选项。超频参数配置既可以保存在CMOS的8个存档文件中，也可以选择保存到U盘上。这个功能对比之前的几款主板可以说是极大的进步，超频如果失败后终于可以不用每次都手动输入各种参数值。

★一键超频体验篇★
　　前面已经提到过这款主板上的一键超频（QUICK OC）按键则既可以提升CPU倍频，也可以提高CPU外频，现在就来看看具体的操作方式和超频效果。在所有参数都设置为默认值的情况下，6600K的CPU外频为100MHz，倍频从35-39可变。按下QUICK OC按键之后，手动重启计算机，进入BIOS后可以看到CPU的外频已经变为105MHz，默认的倍频变为38，也就是说外频提升了5MHz，同时提升了3个倍频。

    进入系统后用CPU-Z可以看到CPU的频率变成35×105=3675MHz到39×105=4095MHz之间波动，但是满载的频率固定在38×105=3990MHz，比起全默认情况下的满载频率大约提升了近100MHz。所以呢，这个一键超频功能，对没有玩过超频的初级用户来说，粗略的过一下超频的瘾还是未尝不可的。但是对于有一定超频经验的玩家来说，其实有这个功能和没有这个功能基本无区别。

★超频性能篇★

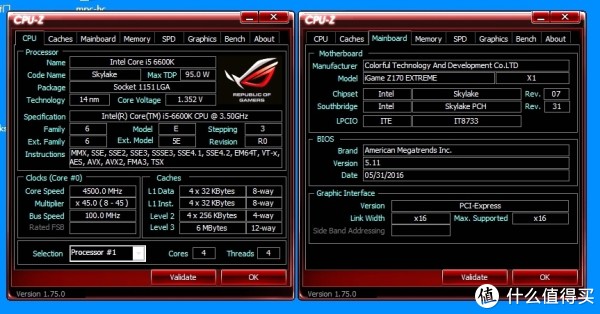

　　尝试了一键超频之后，还是正儿八经的来试试手动设置超频究竟如何。考究一个主板BIOS在超频方面的设计好不好，第一个点是看CPU自动设置电压数值是否合理。进入BIOS中直接把CPU倍频超频到45，电压设置为“自动”。重新启动后用CPU-Z查看可以看到主板给45倍频下的CPU自动设置的电压为1.392V，这个电压值已经非常接近手动测试出的这颗6600K跑4.5GHz的最低稳定电压1.36V。

　　手里这颗6600K的体质比较雷，在华硕M8F上1.49V最多也就只能稳定在4.8GHz。按照这个参数进行设置后，在这片iGame Z170烈焰战神X主板上也能顺利超频到4.8GHz，在CPU风冷超频性能方面基本与华硕M8F持平。

　　在内存超频方面，iGame Z170烈焰战神X比之前的烈焰战神G要强很多，使用威刚Z1 XPG DDR4 3200 8G×2套装，直接加载XMP可以妥妥的上到DDR4 3200 CL16 1.35V。而使用普通的雷赤DDR4 2400内存时，1.35V下的超频幅度也和华硕MF8基本持平，可以达到DDR4 3000 1.35V CL16。

　　在内存XMP信息中一般是没有整合第三时序参数在里面的，对于老司机来说，进入BIOS之后轻车熟路一番设置之后就妥妥了，但是对初级用户来说，可能连第三时序是什么都不知道，所以第三时序小参的默认值主要靠主板BIOS的自动加载，这点也最能够体现出主板BIOS的“智商”。如果自动加载的值太紧，虽然第一二时序不变，但是高频下可能会不稳定；如果自动加载的值太宽松，虽然第一二时序不变，但是高频下的性能可能会偏低。以华硕MF8的自动加载值做参照，Z170烈焰战神X的第三时序自动加载值只是在一两个小参上会稍宽一些，做到这样已经很不错了。

　　另外还有一点需要提醒大家的是，在内存飙高频时，除了提升内存工作电压之外，VCCSA和VCCIO的电压值也很重要，内存频率超过DDR4 3200之后，一般需要稍微提高一点VCCSA和VCCIO的电压值才能保证高频下内存的稳定性。在有些高频内存的XMP中并未对VCCSA和VCCIO这两个电压值进行定义，如果把这样的内存条使用在Z170烈焰战神X主板上并把VCCSA和VCCIO的电压值设置为自动时，提升内存频率后BIOS是不会自动给VCCSA和VCCIO加压的，所以当内存频率超过DDR4 3200之后出现不稳定情况的话，大家可以适当的手动为VCCSA和VCCIO提升电压，建议在1.1V以上。

★首席生活家观点★
1、产品优点：做工和用料都很出色、外观很漂亮、各种功能也很齐全。不过这些都是表面外在的东西，这款主板对比以往的产品最大的提升是在BIOS上。之前我使用七彩虹主板玩超频时，每次都必须吐槽而且反复吐槽的就是BIOS不够完善。很多超频圈里的老司机，都和我有同感。但是这次Z170烈焰战神X的BIOS可以说终于脱胎换骨了，终于MAN了一回。这次的BIOS亮点主要有：增加了刷新BIOS功能、增加了截屏功能、增加了超频参数存档功能（而且支持U盘存档）、内存的第三时序设置选项非常丰富而且自动加载默认值非常合理。各种电压设置选项都比之前完善许多，在CPU、内存、VCCSA、VCCIO等电压值上都提供了较宽裕的设定范围。在风冷超频上，与华硕高端主板的差距已经非常小。另外一个优点就是Debug指示灯还可以显示各个电压值和温度，这个值得一赞。

2、产品缺点：BIOS虽然有了非常大的改进，但是还不够完善，例如VCCSA的最大电压值仅开放到1.1V，如果是飚极限内存频率的话，这个电压值绝对不够用。CPU超频选项的设置习惯与其他一线品牌高端主板的设置习惯有些差异，玩家需要进一步来适应。截图功能在BIOS中没有提示，按下F8键之后也无法得知是否已经保存成功。音频区PCB分割线的LED灯只有七色可选，在RGB成为主流的今天，已经显得落伍。
