AKKO Ducky Zero 3108 PBT 机械键盘外观展示(接口|指示灯|支撑脚|键帽)

【什么值得买 摘要频道】下列精选内容摘自于《AKKO 艾酷 &DUCKY ZERO 3108PBT侧刻 机械键盘开箱简测和背光改灯教程》的片段：

没有一次性封条。。。还是蛮担心2手东的。。。

艾酷和魔力鸭的LOGO

有键盘防尘罩，键盘用泡沫棉包裹着。安全包裹性一般 ，两边没有海绵减震之类的。

附件也是保修卡、说明书以及拔键器，没个鸭子试轴钥匙扣不开心，想下入门级键盘还是心理平衡了

猫鸭组合的形象拔键器

数据线上的魔术贴，有魔力鸭的LOGO，很浓厚的塑料感，还有线材包装处理上还得加强，新键盘的数据线因为运输摩擦数据线右下角都被盒子磨到脏了。。。

镀金USB接口。

空格键的侧刻ducky 的LOGO。

键盘框右下角艾酷和魔力鸭的联合LOGO。

键盘细节。

键盘指示灯。

键盘底部，有三向出线槽，不过USB线和键盘不能分离。

二段式支撑脚。

大键位是来自中国台湾的改良原厂卫星轴，虽然是卫星轴，但手感没有以前卫星轴那么肉，拆卸也很方便，改良版我觉得是卫星轴的稳+平衡杆的爽脆手感，很赞。

买个能改背光的键盘不改背光跟咸鱼有什么分别，于是入手了套魔力鸭原厂的PBT二色透光键帽，这个工包包装我给1毛钱不能再多了。。。 还有一个问题，虽然支持改灯，但是自行改灯将失去保修，所以这个得失自己衡量了。。。

拆解先拔光所有键帽。樱桃红轴拔键器，你值得拥有~~~

3108拆解非常简单，边框没有螺丝的，只有卡扣，只要用指甲卡进去骚稍微用点力就能拆了，很好拆的。

PCB板和底框有螺丝，卸下即可。

PCB背部的魔力鸭LOGO，鸭子出品的东西不会差的。

拔掉数据连接线。

工具和材料：黄花烙铁、焊锡以及无边LED灯，有其他颜色需要可以增加背光灯罩可实现彩虹色，一般我不太建议改混色灯，因为LED灯不同颜色电压有些区别的，还有一旦焊接了之后日后想换颜色又需要焊接比较麻烦费时，最简单的就是全白背光，然后加不同颜色的灯罩，想改什么颜色就改什么颜色。

我的是3MM无边白色雾状LED灯，灯不会太刺眼，比较柔和。灯的正负极是长脚为正，短脚为负。

因为PCB没有明确标明灯脚的正负极，一般支持改灯的键盘PCB都注明了灯脚的正负极，查了官网也没有详细说明，本来想咨询官方微博能省点事，估计官博太忙了，当他回复我的时候我已经测试好并且改好键盘了 。键盘的原固件直接加灯是不会亮的，所以我首先在官网下载了3108的背光固件刷入。

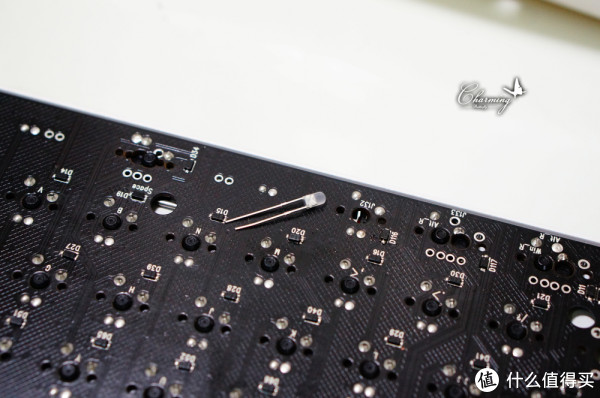

那么，PCB没有注明正负极的情况下如何测试？首先键盘在已经刷好最新背光固件后拿几个LED触碰灯孔，如果灯光正常亮度无闪烁过暗不亮之类的情况，表示该正负极没有错，一旦测试好一个键的正负极之后，那么其他键的也一样不用测试了，除了个别特殊键之外，通过测试，除了FN键的灯脚有区别之外，其它键灯脚均为一样，如下图。

确定LED灯的正负极之后，一手插入LED灯，另外一手焊接。

因为键盘的灯孔已经铺了焊锡，不需要吸除，直接用刀型焊头两个脚一起加热，等锡融化后灯脚就可以直接插入了。

所有LED焊接好后检查下LED灯有没有顶到底，如果没有顶到底的话之后加LED灯罩会顶帽卡键的。

再检查LED的焊接情况，有没有漏焊虚焊情况。

然后先通电检查所有背光是否正常，其他按键也是否正常。
