注意，用户请不要个人拆解，一旦拆解，就视为人为损坏，通常不给予保修了，况且这款HCG-X1000W电源是10年包换的，坏了就换吧，毕竟这个才是最好的服务。

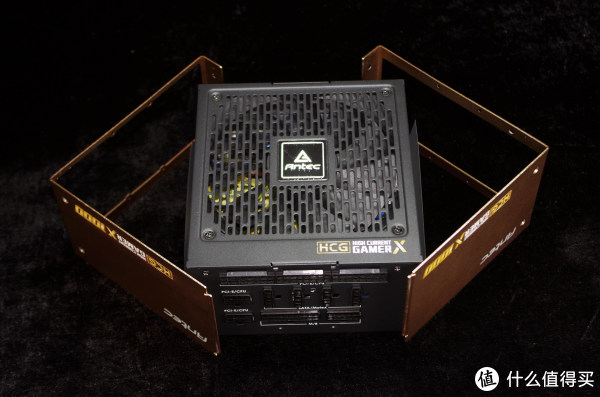

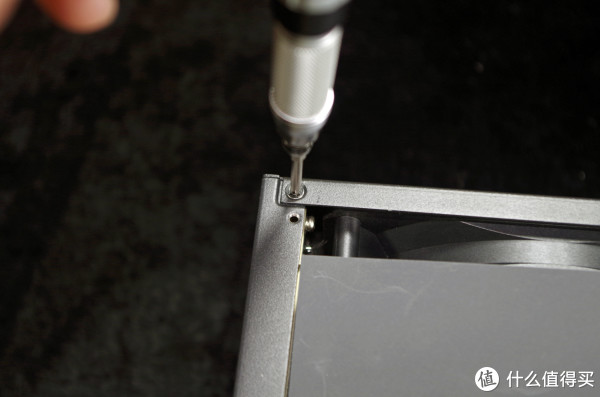

▲首先要把铝合金外壳拆开，拆了4*2颗大螺丝（其中一颗要破坏保修），再拆掉模组线这一面的四颗小螺丝，以及电源进线端的4颗小螺丝，就可以把铝合金外壳拆下来。

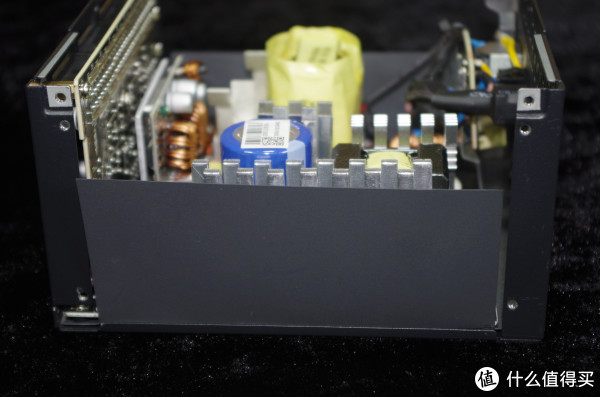

▲在铝合金外壳与内部的电子元器件之间有绝缘纸加以绝缘，绝缘纸的绝缘能力非常强，不用担心漏电问题。绝缘纸后面就是PFC级电路部分，我们在后面的展示环节会看到。

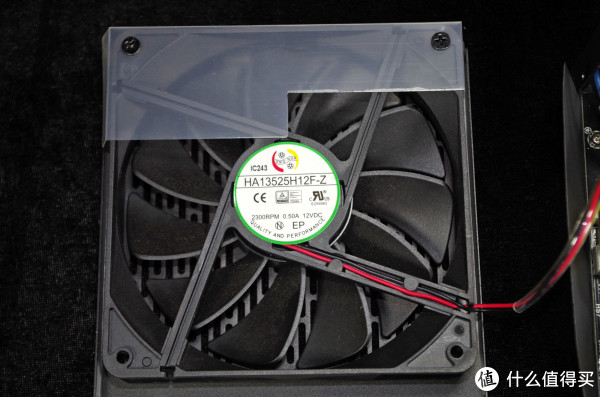

▲拆开风扇架与电源架子本体的连接后，就可以拆下风扇了。风扇是来自鸿华 FDB 液态轴承风扇  13525规格的风扇，11片扇叶，兼顾性能与噪声控制，风扇的导线用透明胶管加以包裹。风扇靠近出风口的一侧装了一块塑料挡板用于防止气流短路。

在散热风扇上，比起原FOCUS+方案在散热风扇上做到了升级，从原来的12025 FDB智能温控风扇，提升至13525 FDB智能温控风扇。提高了散热效率，在静音与散热效果的表现上会更出色。

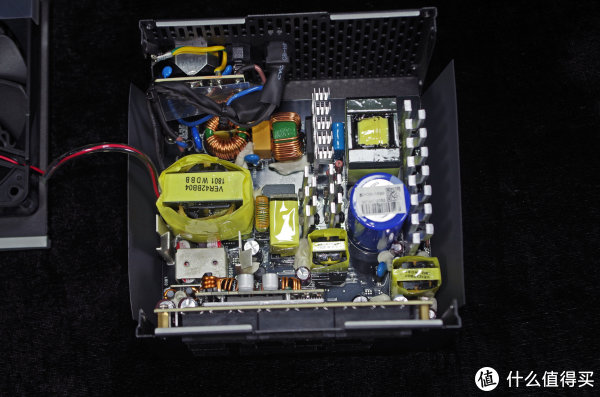

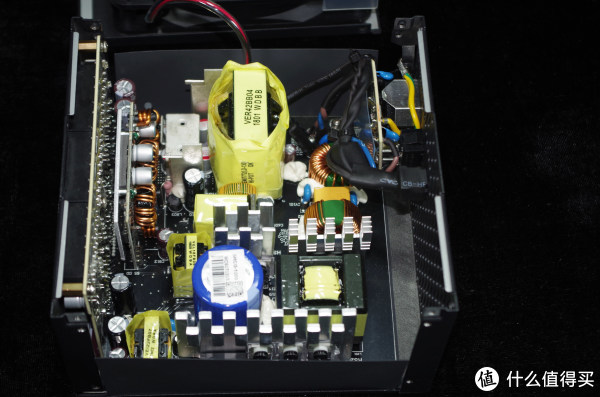

▲一股海韵  focus+的味道，果然是海韵代工的。主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC2DC输出的设计。元器件分布比较均匀，个别模块采用独立的PCB子板设计，也保持了一定的间距。大颗的那个变压器是12V同步整流变压器。

在电子元器件上，比起 focus+有了用料的提升，特别是换上了日系电容，在耐久跟性能上更胜一筹，毕竟日系电容的耐高温能力预期是比较好的。

而安钛克HCG-X系列是 extreme系列，拥有50℃的操作温度，代表着电子元器件需要高一等级的用料才可以满足这个要求。

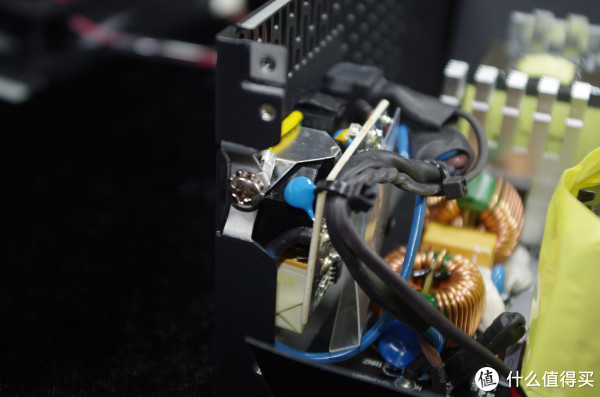

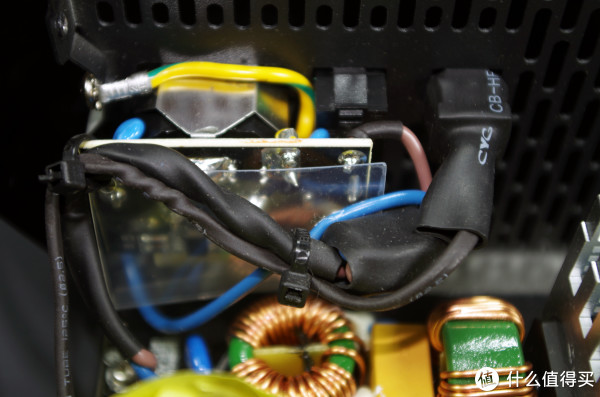

▲一级EMI位于AC插座后方，采用独立PCB子板设计。有X电容、Y电容，以及电容泄放IC，接地部分通过一个螺丝紧固在外壳上，PCB背后有绝缘塑料壳加以覆盖。这些设计确保了进线端的一级EMI的滤除杂波能力相当出色。

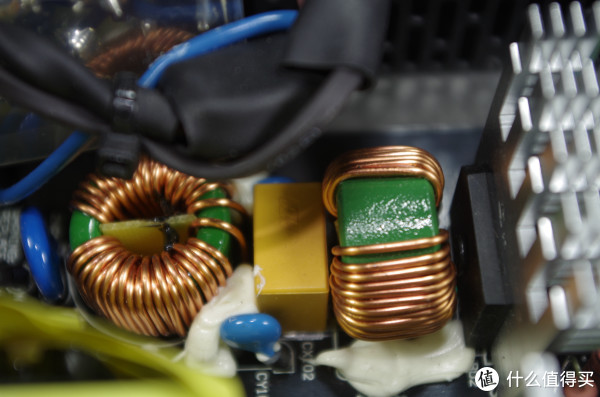

▲一级EMI之后就是二级EMI模块，用料扎实，并且有绝缘胶水加以紧固。

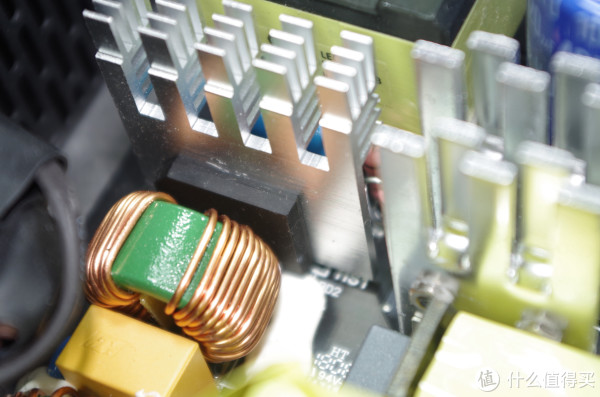

▲散热片上是整流桥，两枚在有散热器的条件下，即便在110Vac下仍然能应对2000W的输出功率，应对1000W级别的电源可谓余量巨大。所以在整流桥上的电子元器件上，可以放心了。

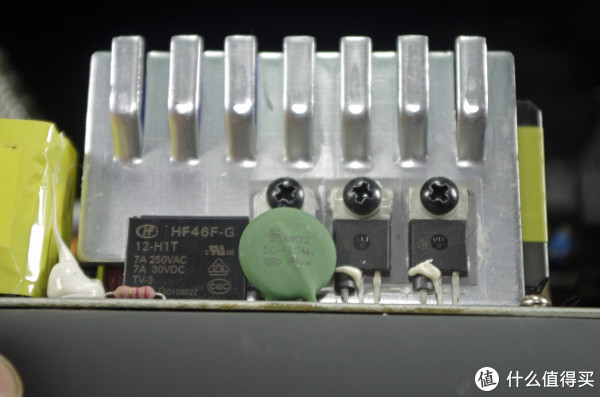

▲PFC级电路部分，两颗PFC MOS，PFC二极管阵列，NTC热敏电阻以及继电器为浪涌抑制器件一应俱全。大发热的电子元器件都紧挨着厚实的铝制散热片，让发热能够迅速传递并散发，保证了电源的稳定运行。

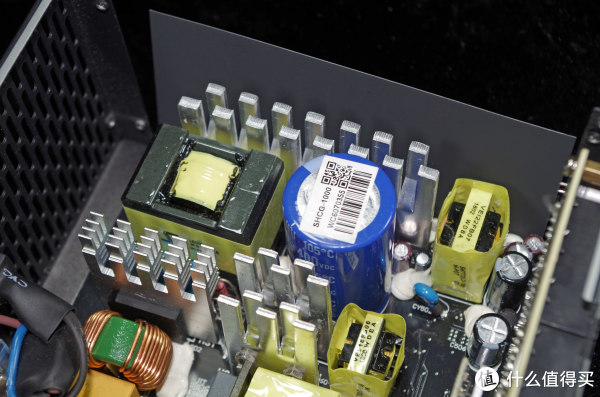

▲主动式PFC一次侧。用料非常带感。PFC的封闭电感可以在侧面看到有海韵的logo。电容都有用胶水来进行加固。

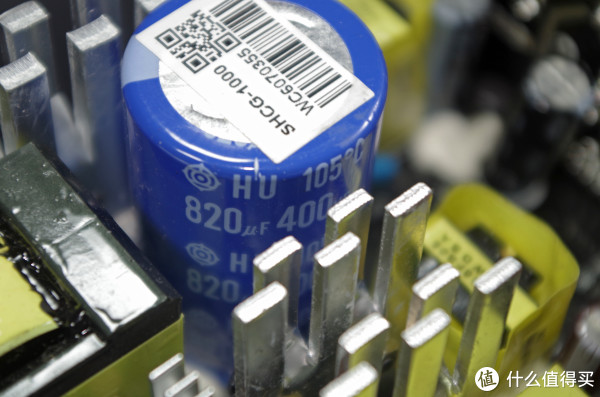

▲PFC主电容来自日立，820μF，400V的额定参数，电源的掉电保持主要靠他了。

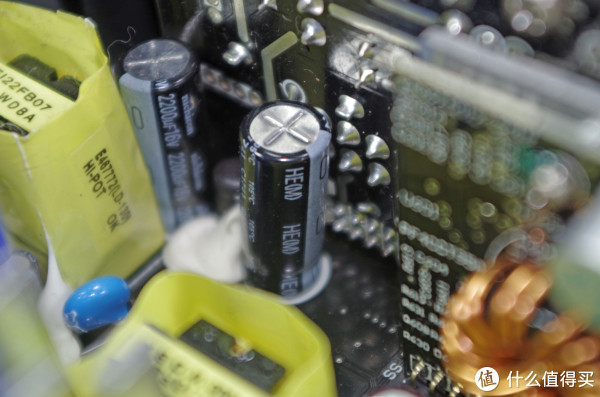

▲来自日系的滤波电容，为5Vsb的变压器输出的5Vsb提供滤波。

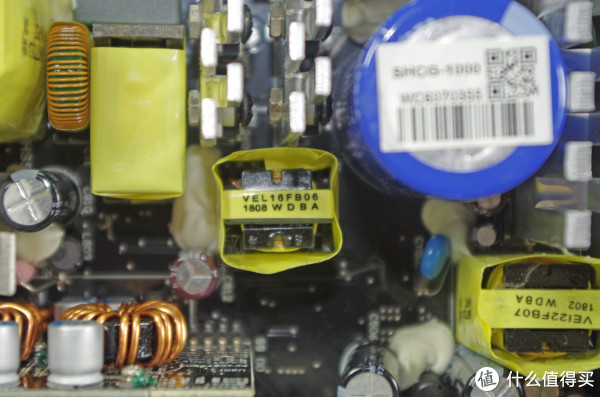

▲写真电感在12V同步整流变压器的旁边，驱动LLC同步整流管的小型脉冲变压器用绝缘塑料纸加以包裹，上面没有打字。最右侧的变压器是5Vsb的变压器，电源的睡眠、未唤醒的输出全靠它。而在LLC与主电容旁边的就是12V转5V /3.3V DC-DC的转换变压器了，为DC-DC的的电路提供电压转换。

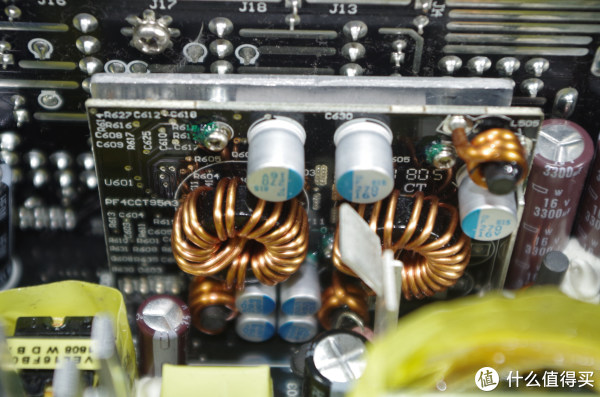

▲DC-DC的模块采用独立子板配置，这是高端电源必不可少的配置。5V和3.3V都由12V经DC-DC电路生成。

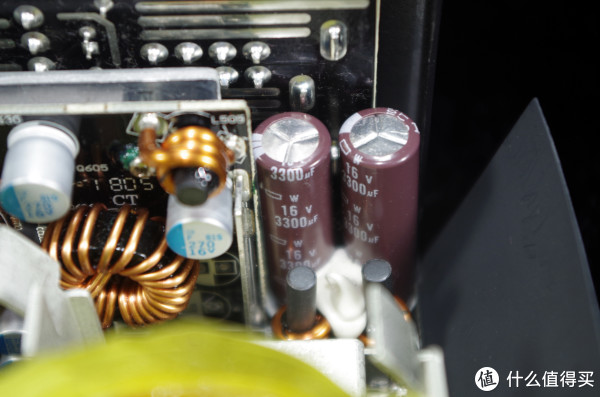

▲2颗日本化工定制的W系列3300μF/16V电解电容的CLC型滤波电容。

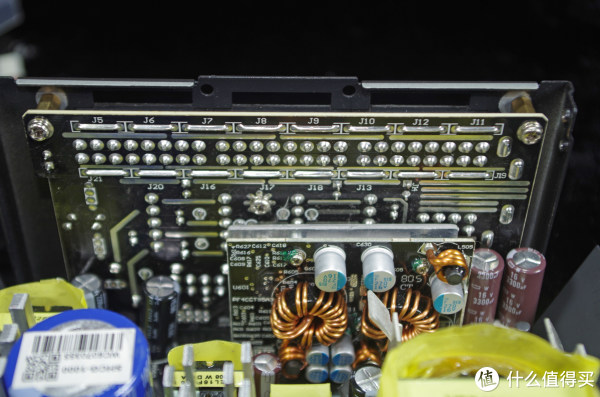

▲模组线PCB采用无导线技术与电源主PCB相连，背面焊点颗粒饱满，焊工优秀、清晰，看着就是舒服。
