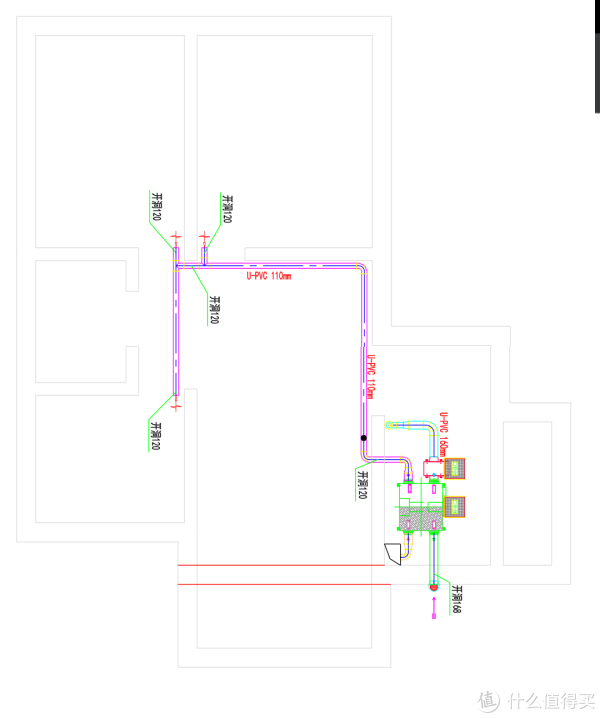

▼设计图

这图让我一个外行看着都感觉一个比较简单的顶送风布局图，同时这个在墙上开洞太多了，忍不了 在张大妈的新风帖子里看各种评论里提到新风系统最好的方式是在一个正方体的体对角线排进风口和出风口。于是和同事自己在纸上画，与设计沟通想法。便出现下图这种地送风布局。

▼地送风送风加回风布局图

在厨房的角上通过一个粗管把新风输到分配器上，然后再用地送风管送到每个屋出风口。

可是，回风口只有一个？这和初始的想法不符啊！继续打回修改。

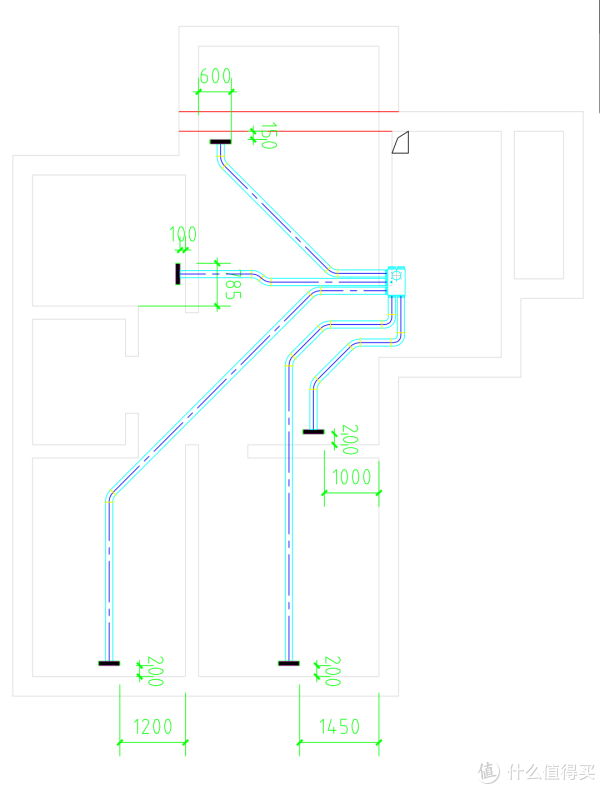

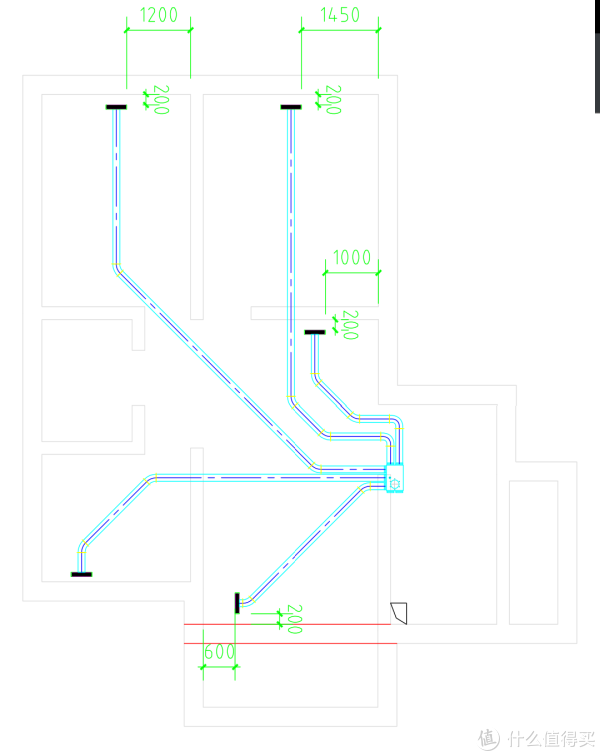

▼最终施工图：送风图（两个，一个是自己的，一个是同事的，户型一样

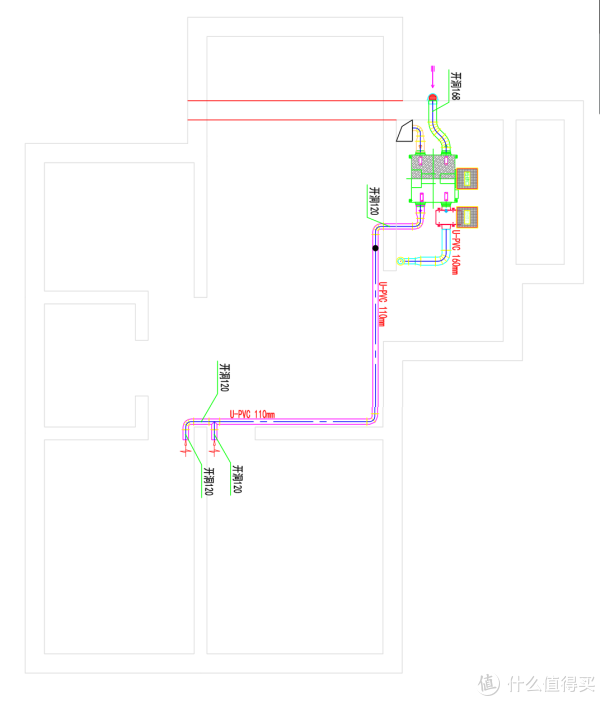

▼最终施工图：回风图

确定了施工图后就等工人们来进场工作了。可是，另一个问题出现了，地送风的话，突出的管路对地暖的铺设有很大的影响啊！

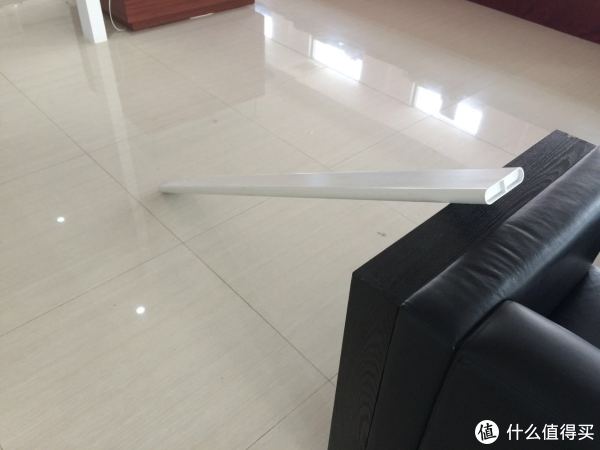

▼地送风用管路

▼3厘米的地送风管用2厘米的地暖挤塑板框住，然后铺地暖管

有1厘米的高度差怎么能接受，于是在地面按照新风管路的位置开槽

▼布置位置划线

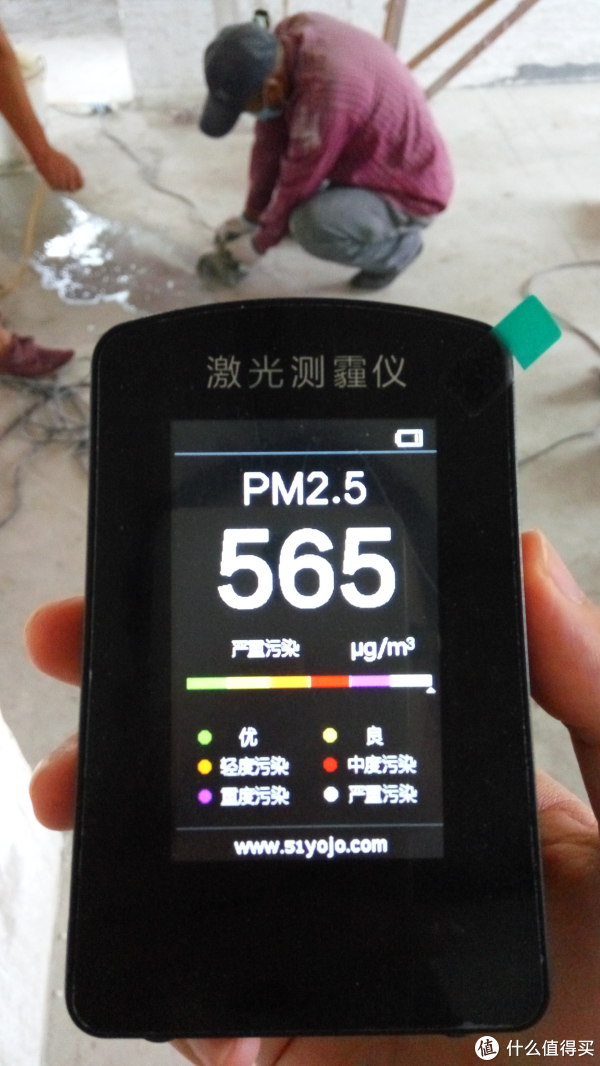

▼画600块钱找两个师傅专门来开槽，开了大半天。当场用送的设备测试

▼铺设完毕，自己中午休息的时间跑来用沙子把缝隙填上

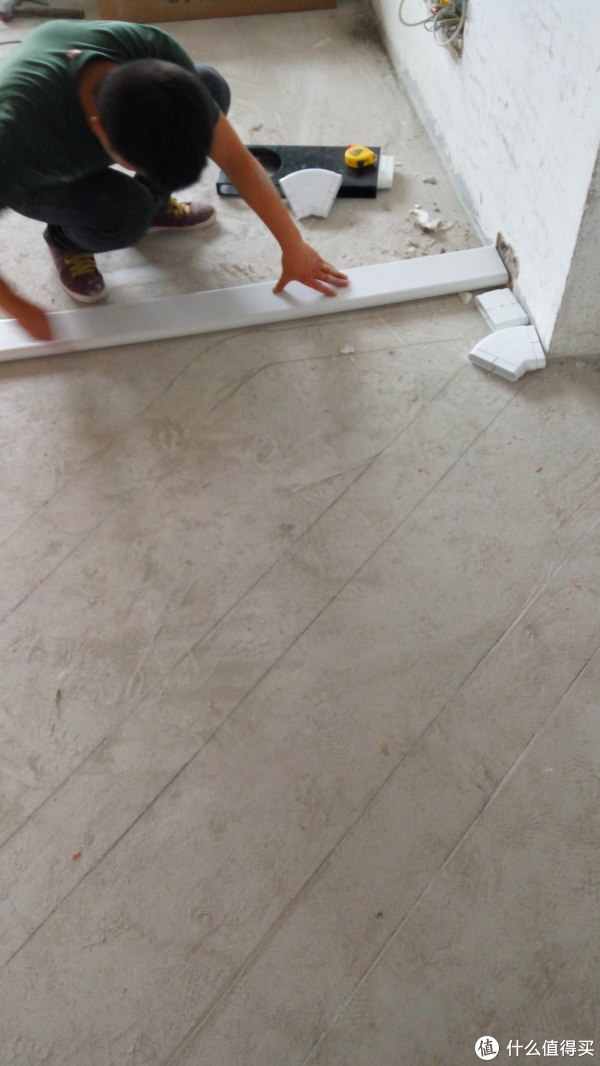

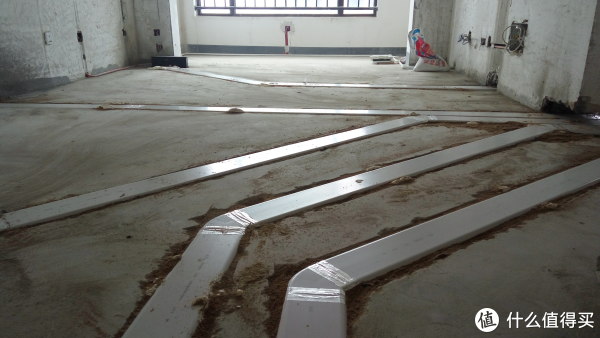

▼地送风管路铺设完毕，右上角的位置就是主管路的分配器的位置。

▼送风口在每一间屋子里

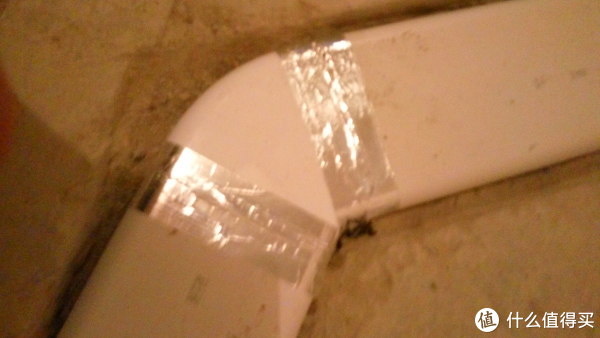

▼管路之间用45°弯道连接上，然后用胶带和铝箔缠住

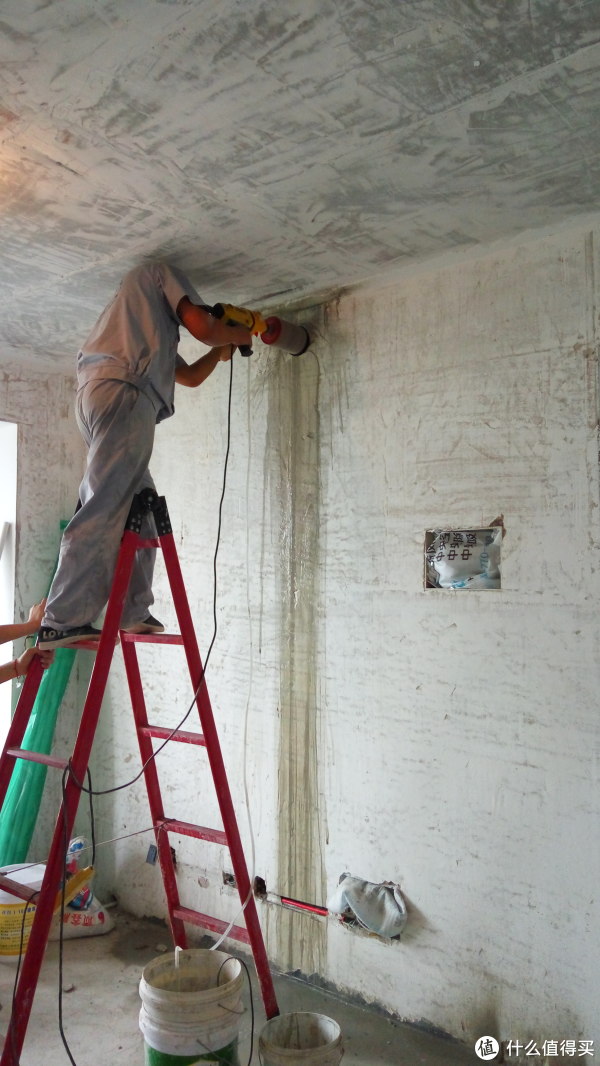

▼回风口打洞，打一个洞好麻烦，幸亏当时没有用一开始那个要打十来个洞的方案

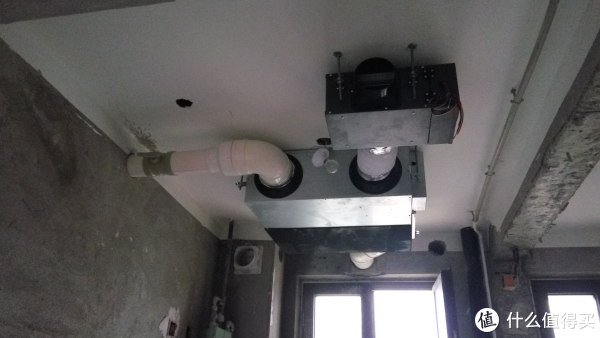

▼安装上热交换机（大个的）和电子净化机（小个的）。

至于为什么电子净化机在热交换机后边过滤，设计经理和安装监工一致地说经过他们之前的测试和反馈经验，电子净化机装在后面效果要好。

不过就按照他们的经验吧，反正合同里写着需要达到90%的PM2.5净化效率

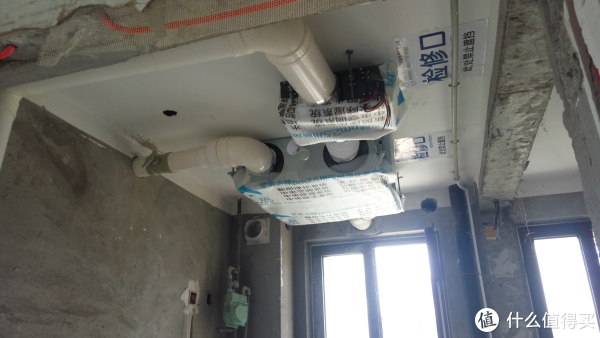

▼主机安装完毕。主机旁边设置上检修口，以便后期更换清洗滤网。进风口直接从外界进风，出风口排到烟道。预感到以后要不断地清洗更换出风的那个阀了。

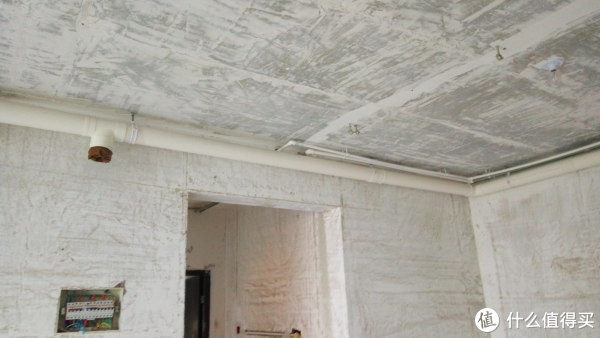

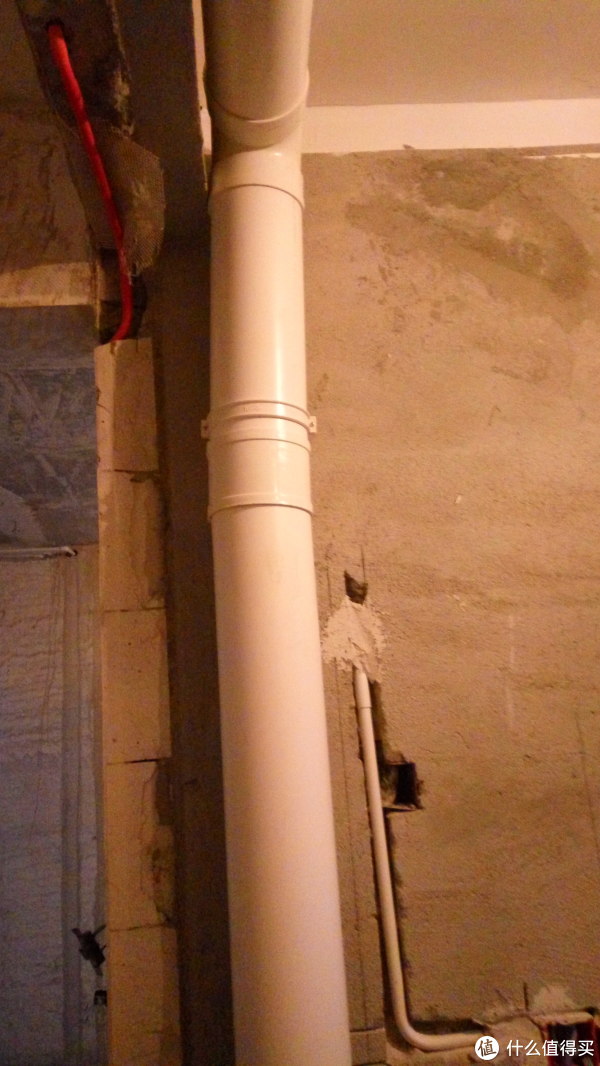

▼主新风管道，160的管。因为旁边有电线，地下的分配器无法再往里，管子只能有一点弯了

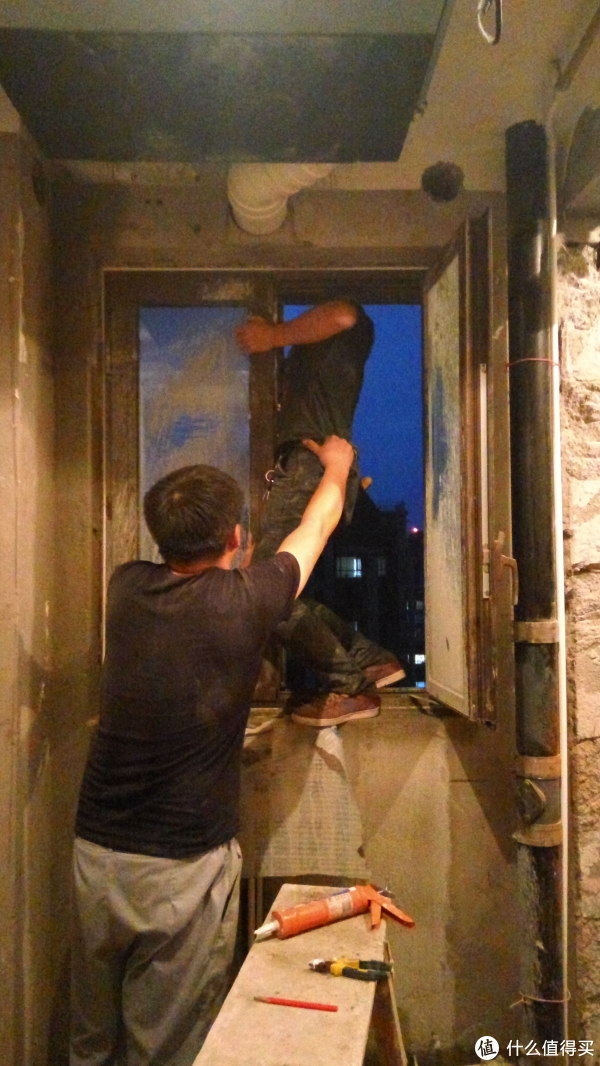

▼从早上7点钟过来，干到晚上8点多。最后一步，给进风口安装上一个风帽，避免太多的雨水反灌。

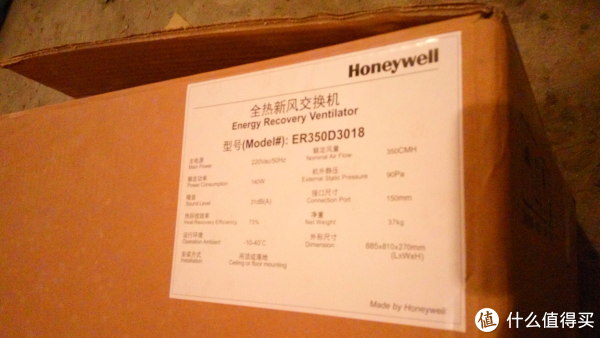

▼全热交换机。

大家都说250 的热交换机就够了，可是设计一直在推荐350的，价格也还好，所以直接就用350的好了，风量足够大，刚好也能够弥补地送风管路所带来的风量损耗。当天装机完成之后测试出风口风速1m/s。

▼回风口位置

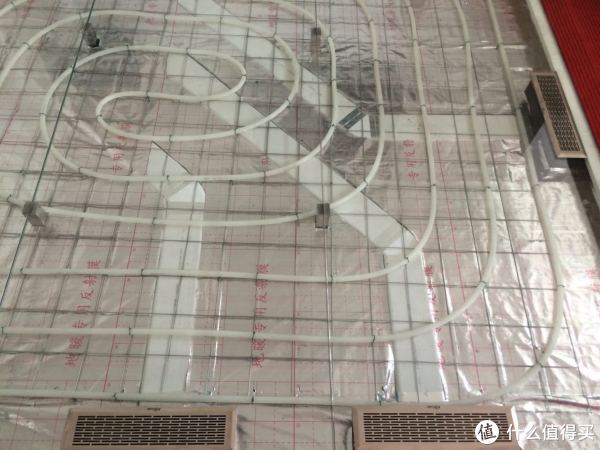

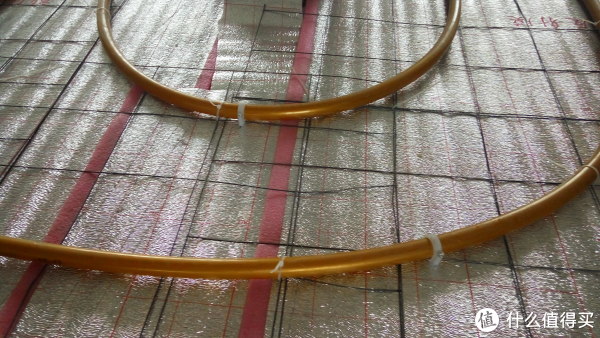

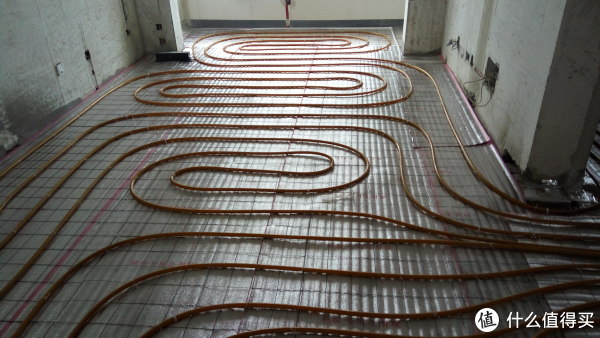

▼地暖开始铺设，地送风管路对这一点影响也没有咯

▼地暖布管时钉的钉子，一定要避开地下的新风管道

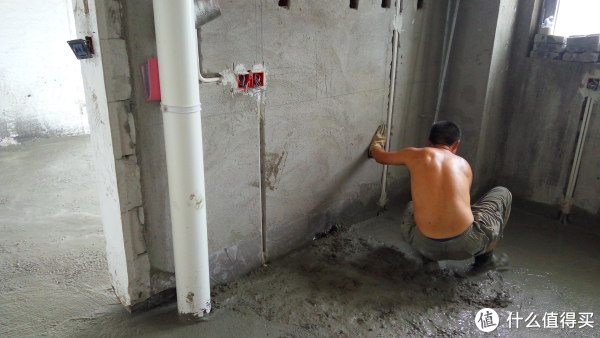

▼地暖回填

 回填上水泥之后，新风管路能看到的很少了。省下了许多顶部空间，又能让送风效果更好一点点儿。

总结：

新风系统安装必要性。看个人需求，能室外空气好的时候还是开窗通风更好。

地送风和顶送风。地送风只适合新装修，同时，地送风的风损耗比较大，好在我用的新风机风量较大，能弥补一下。顶送风就需要在吊顶上多下功夫了。
