【什么值得买 摘要频道】下列精选内容摘自于《#本站首晒#充电要速度——小米移动电源高配套装版 拆解与简析》的片段：

猴王的喜庆包装，妹子还打趣我要不要再买点东西，装满了再走！

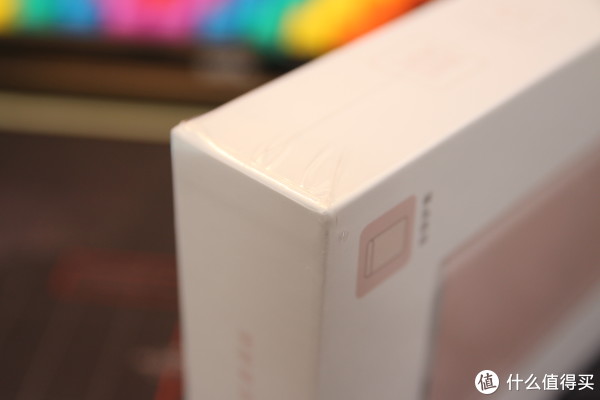

塑封包装，还是要给好评。

比以前买的米万的包装好太多了。

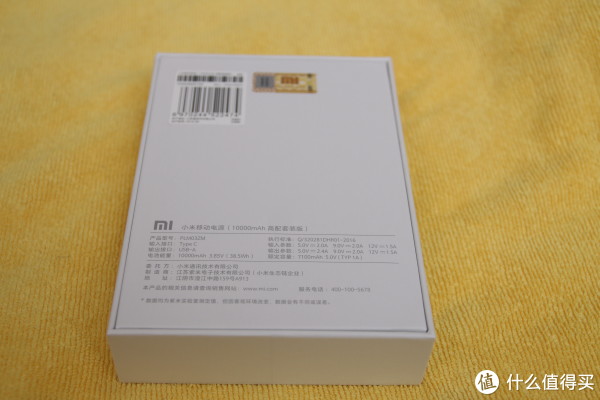

背面是一些技术参数，生产商信息，物品条形码等等......

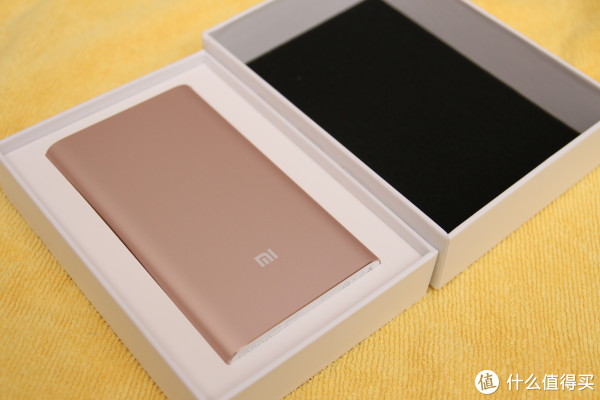

盖子内部还沾有海绵作为缓冲。

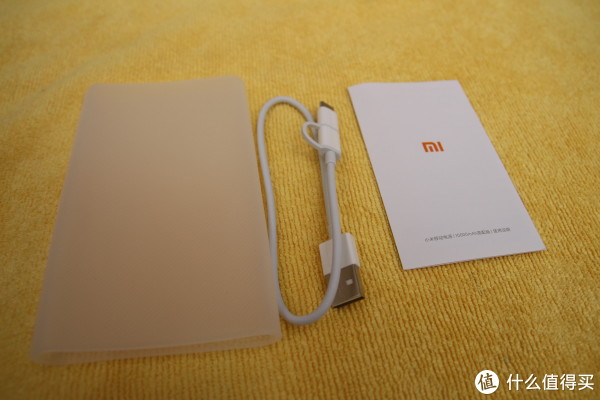

附件一览，硅胶套，type-c/microUSB数据线，说明书。这个硅胶套貌似要卖19，小米也是挺厉害的。

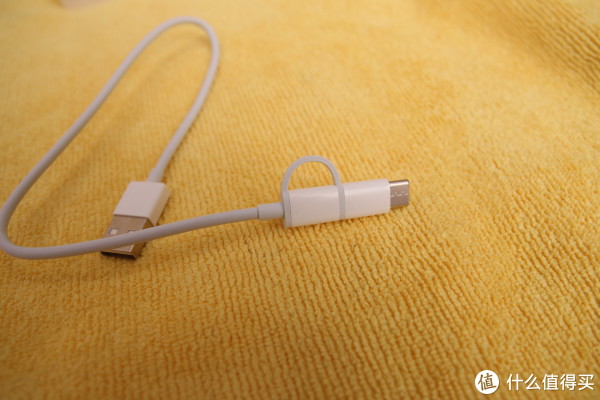

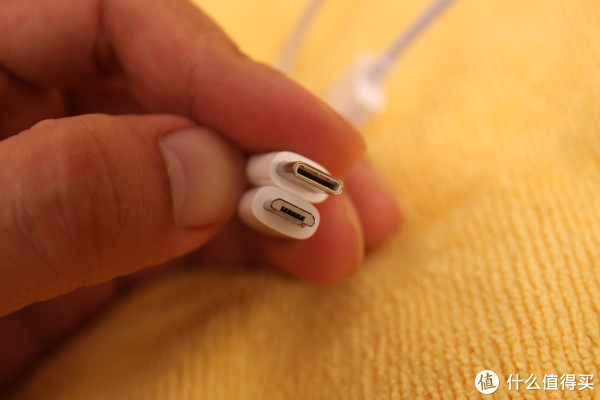

线材还是挺粗的

接口做工还可以。

嵌套使用方式：不可描述 。

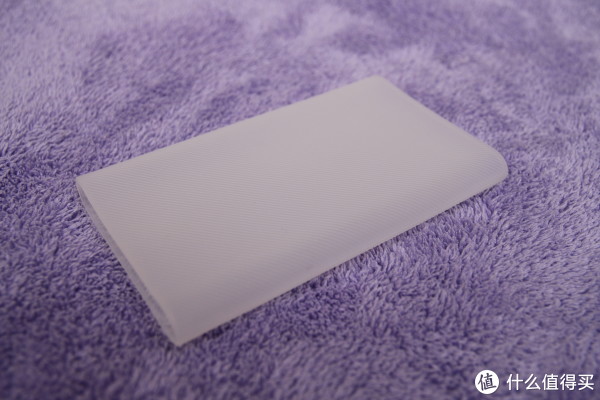

硅胶套，柔软有韧性。有纹路，摸起来挺舒服的。

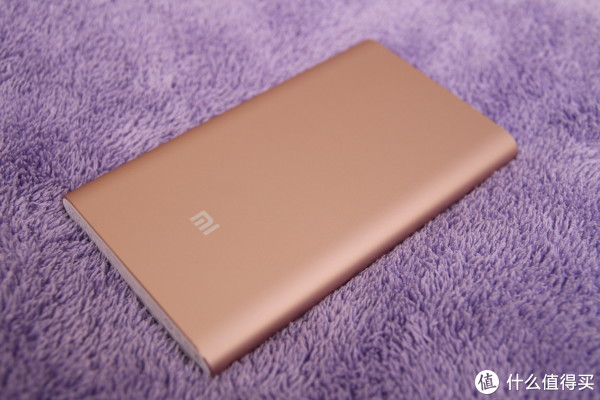

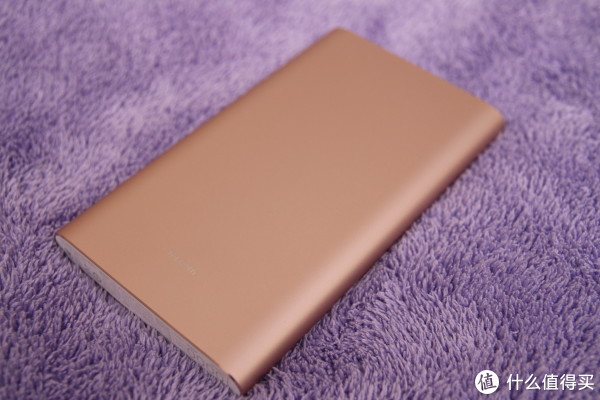

金属工艺做得不错，摸起来很舒服。

正面是一层膜，为了防摩擦。咳咳，我们都喜欢撕膜的。

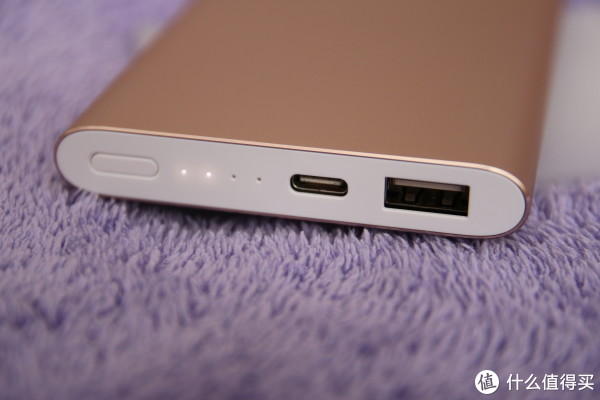

      新机电量一半左右。充电口为type-c，因为自带了type-c/microUSB线，所以非type-c用户不必介怀充电找不到线。

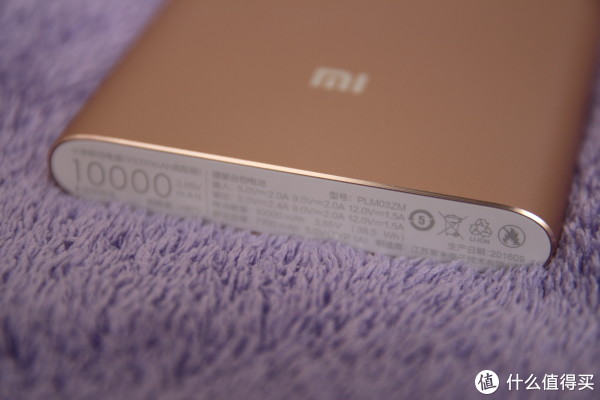

外壳工艺做得还是不错的，边缘是先喷砂电镀后打磨倒角的。底部标签是主要的参数信息。由江苏紫米生产。

江苏紫米电子技术有限公司是小米生态体系里的一家公司，连续为小米公司推出小米移动电源等新品，目前公司已推出自有品牌ZMI，产品涵盖4G随身路由器，移动电源，充电器，周边配件等，并成功登陆日本Soft Bank以及韩国市场。

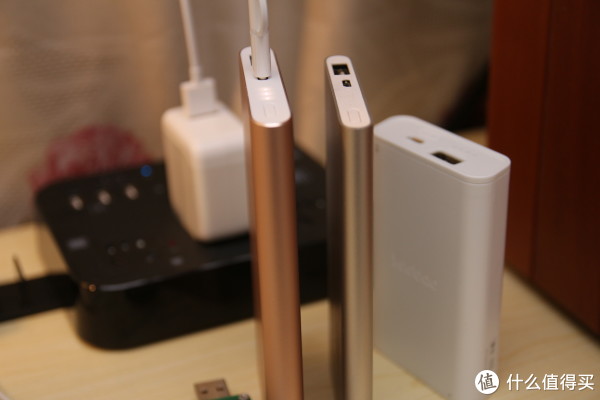

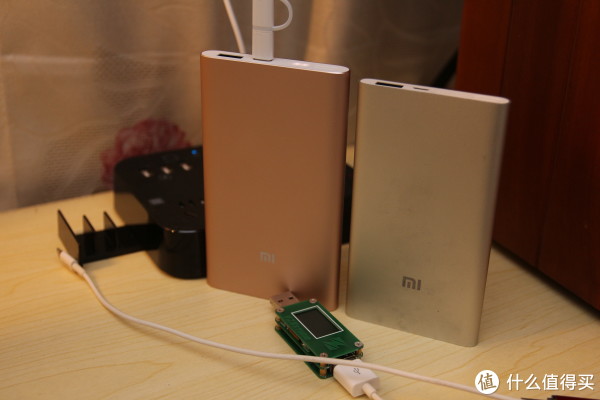

相较于5000毫安时的小米移动电源，10000毫安时的在尺寸上并没有大很多。

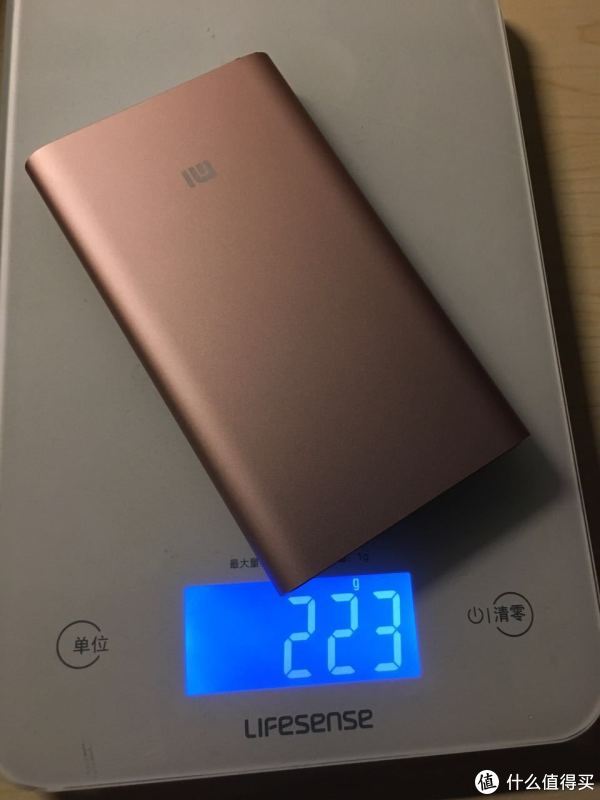

这个重量稍微重了点，挎包出门还是会嫌重，背包就挺好了。

.

拆解

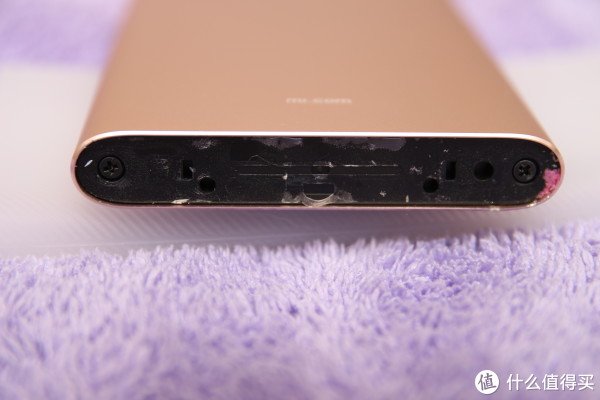

      先用个小撬棒慢慢翘起底部的标签，注意不要用金属的撬棒，不然壳体边缘会花掉。底部标签这里是使用卡扣和胶水黏合的。有两颗螺丝，拆掉后就能完全抽出内置结构了。

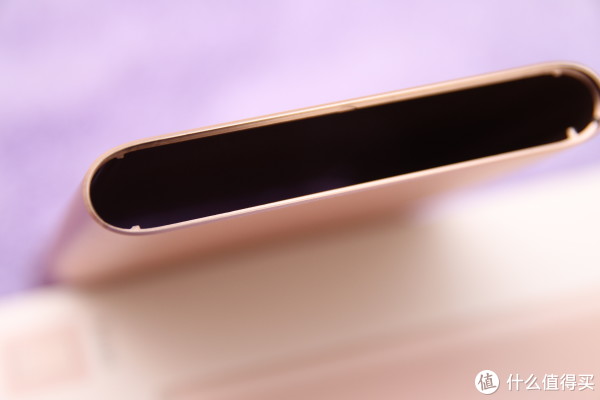

壳体加工挺不错的，内部有卡槽用于固定。

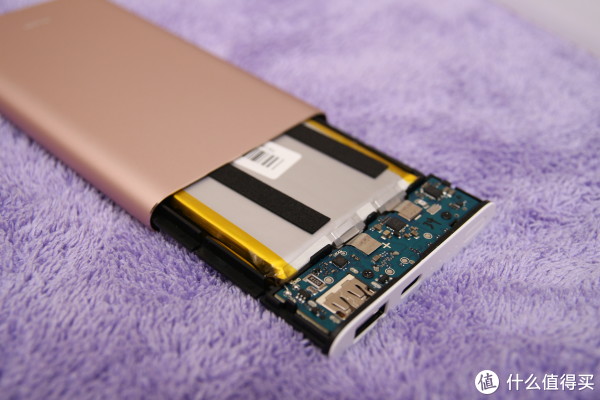

从底部往上，轻轻一推即可推出。

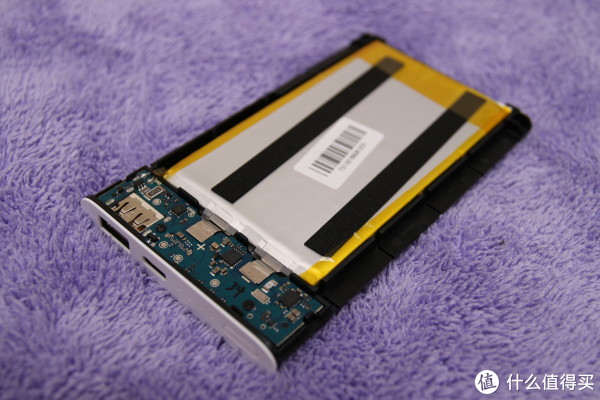

电池大于占了五分之四的面积。pcb两面都有不少元器件。黑色长条是用于传递热量的。

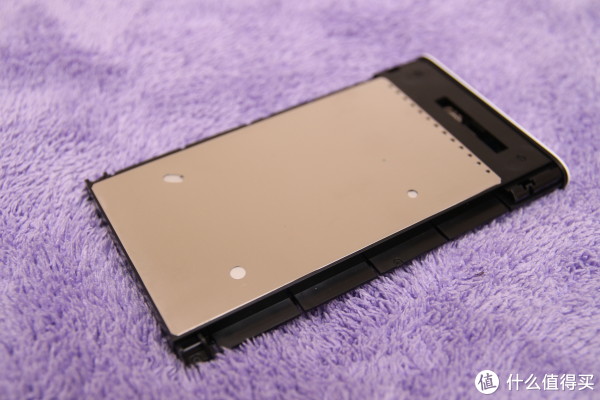

底下是很大一块金属散热板，用快充给移动电源充电会带来较大的发热，所以需要有良好的散热。

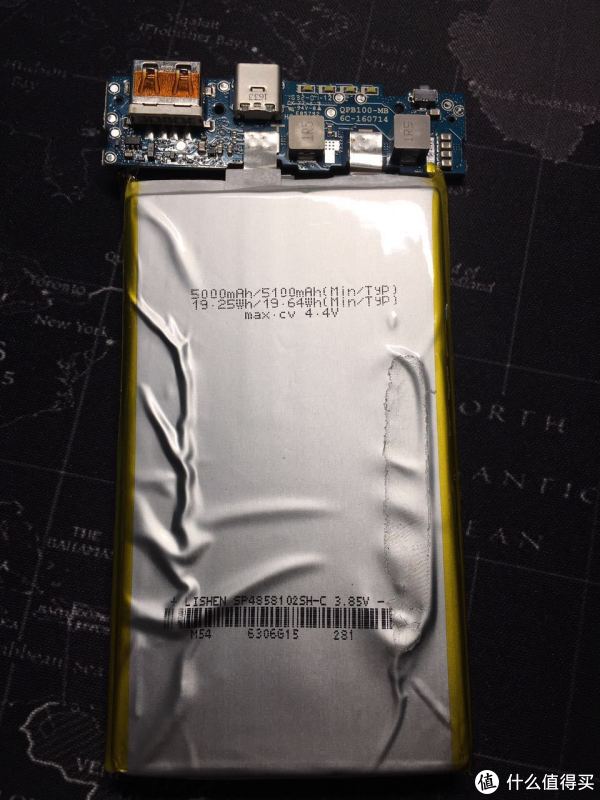

      因为电芯组是用两条双面胶条粘在金属板上的，所以拆下来很是费劲。有两块5000毫安时的4.4V 高压电芯叠加。其实截止电压4.4V，额定还是3.85v。供应商是天津力神电池股份有限公司。

天津力神创立于1997年，是一家拥有自主知识产权核心技术的股份制高科技企业，专注于锂离子蓄电池的技术研发、生产和经营。现具有9亿Ah锂离子电池的年生产能力，产品囊括了圆型、方型、聚合物电池、动力电池、光伏、超级电容器六大系列几百个型号，应用范围涵盖了个人电子消费产品、电动工具、交通运输和储能等领域。天津力神是迄今国内投资规模最大、技术水平最高的锂离子电池生产企业，市场份额稳居全球前五，成为中国锂电的代表性品牌。

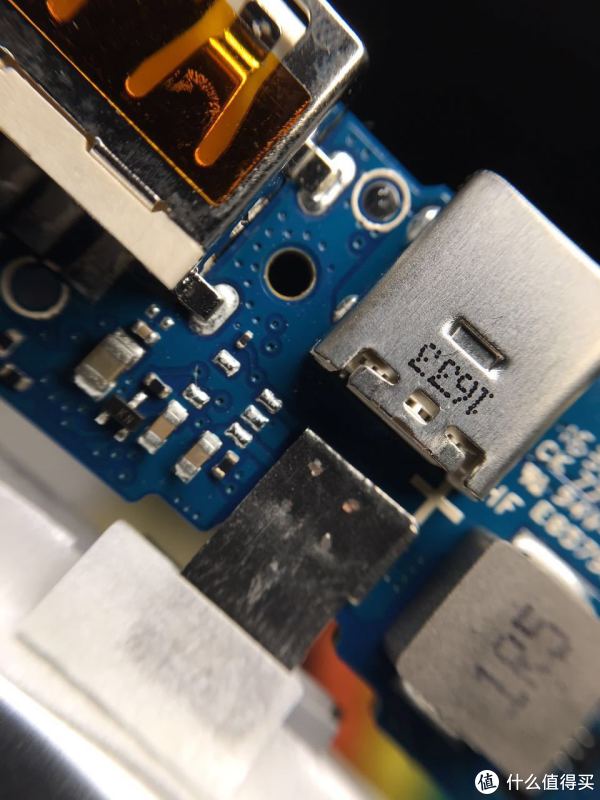

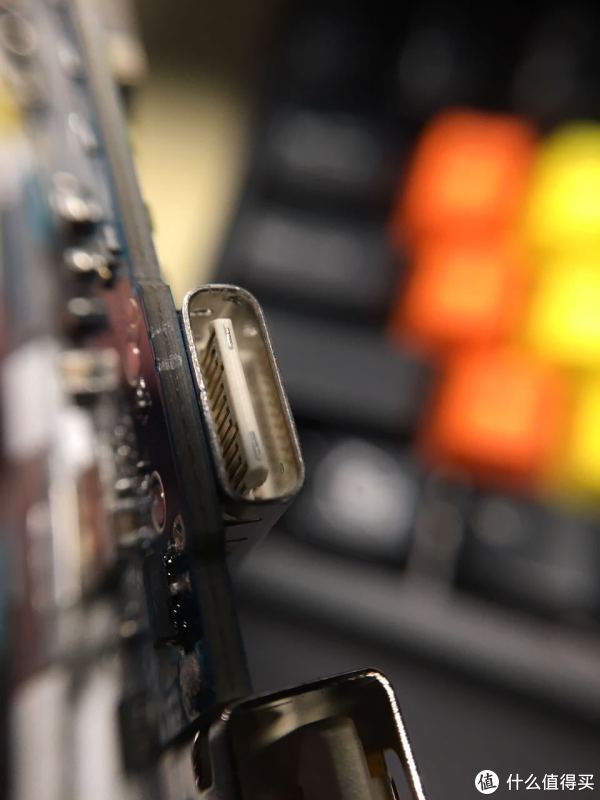

type-c接口

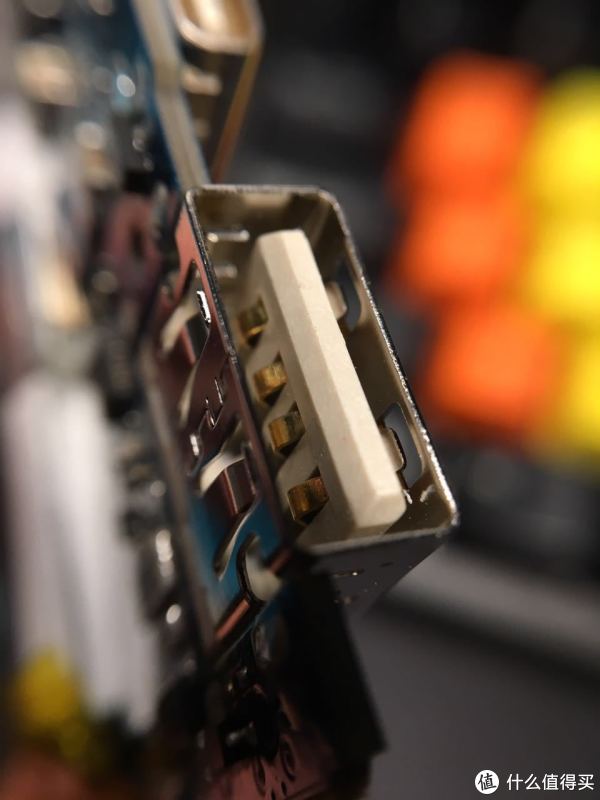

USB接口

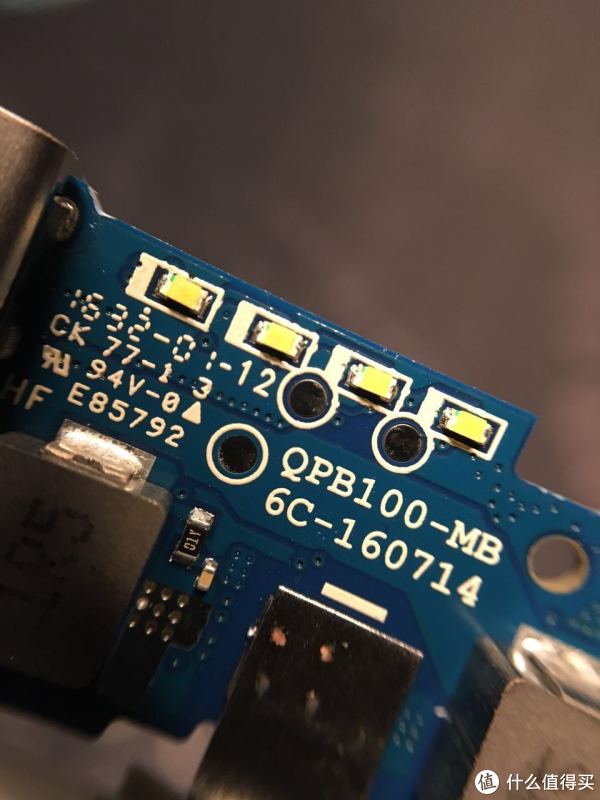

用于指示电量的led。

电池和pcb相连的连接片用的很宽大。

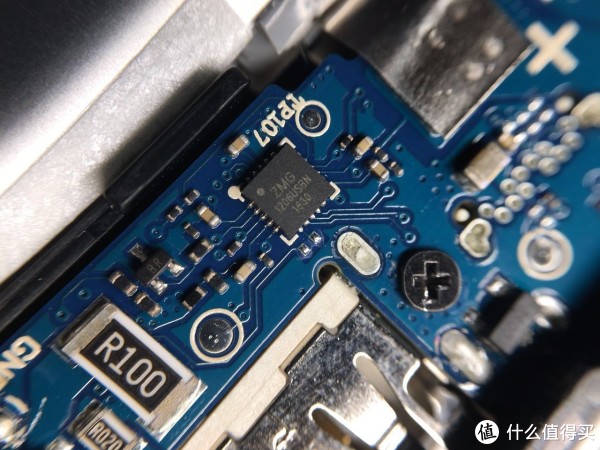

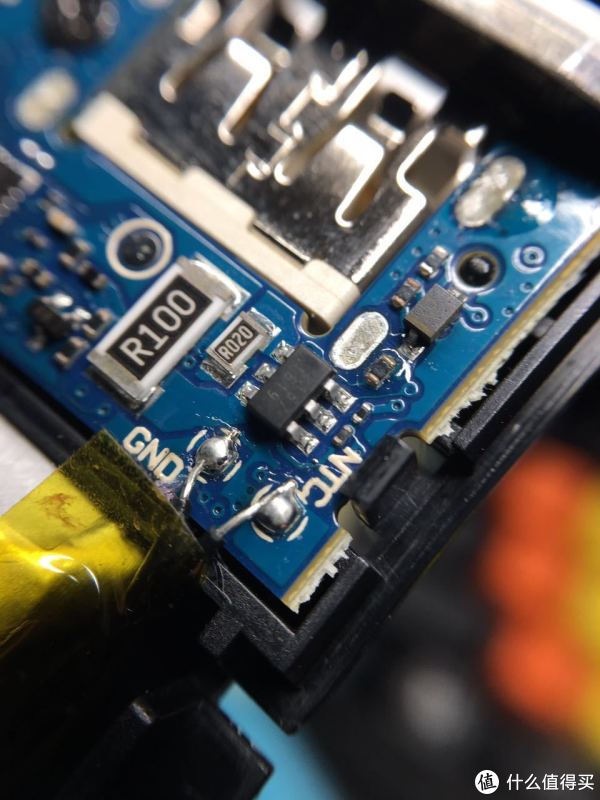

 丝印R100的器件是R100贴片电阻，用于充电器检流的100毫欧采样电阻，丝印R020的也是采样电阻。

NTC和GND两个焊盘是用于连接两片电芯中间的热敏电阻，用于实现充电/放电温度保护。

打上了紫米标的单片机芯片，ZMG 1206USBN1630。不知道是拿来主义还是紫米自行开发的。

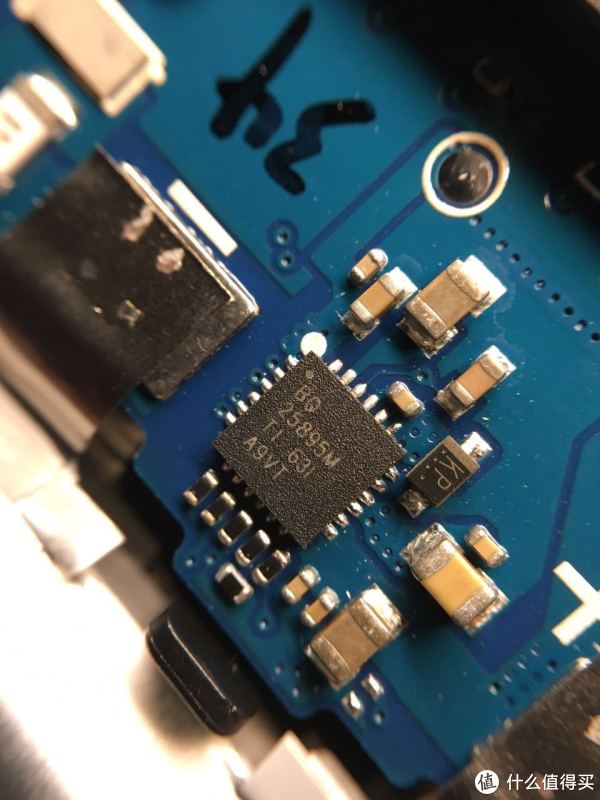

来自TI/德州仪器 的BQ25895充电IC。

bq25895M 是一款适用于锂离子电池和锂聚合物电池的高度集成型 5A 开关模式电池充电管理和系统电源路径管理器件。 该器件支持高输入电压快速充电。 其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。 具有充电和系统设置的 I2C 串行接口使得此器件成为一个真正的灵活解决方案。

美国德州仪器公司（英语：Texas Instruments，简称：TI），是世界上最大的模拟电路技术部件制造商，全球领先的半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外，还提供包括传感与控制、教育产品和数字光源处理解决方案。德州仪器（TI）总部位于美国德克萨斯州的达拉斯，并在25多个国家设有制造、设计或销售机构。

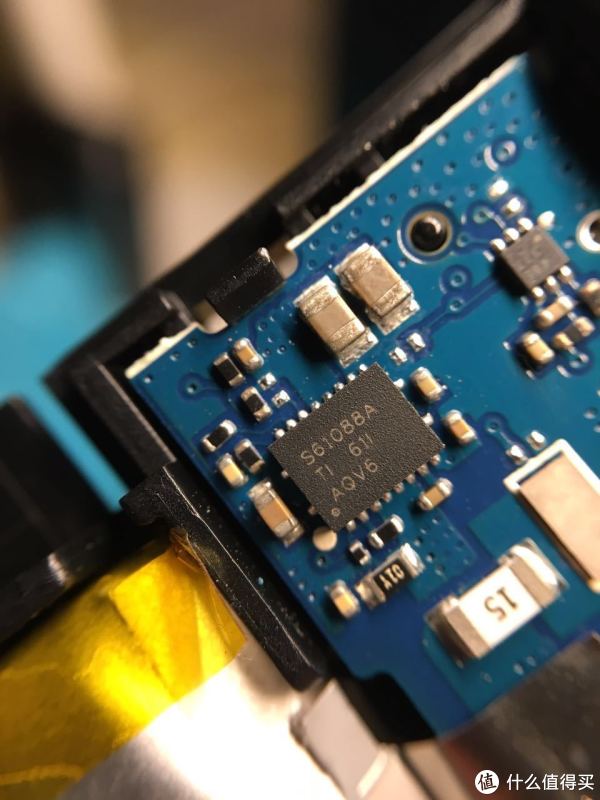

来自Ti的S61088A同步升压芯片

TPS61088 是一款高功率密度的全集成升压转换器，配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，可为便携式系统提供高效的小尺寸解决方案。 TPS61088 具有 2.7V 至 12V 的宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。 该器件具备 10A 开关电流能力，并且能够提供高达 12.6V 的输出电压。

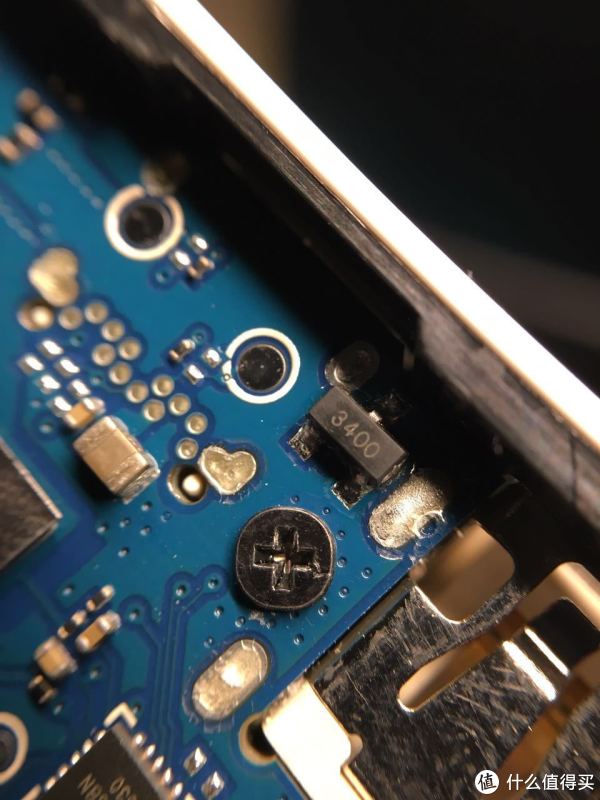

.N沟道场效应管

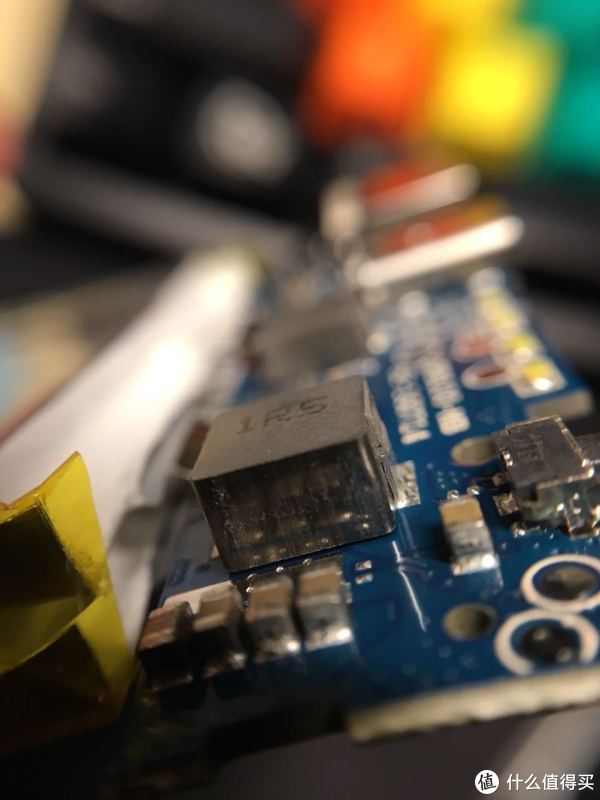

丝印1R5的是功率电感，R代表小数点，1R5=1.5微亨。

两端亮银色，中间黄黄的是贴片电容，在电子设备上使用量是不计其数的。
