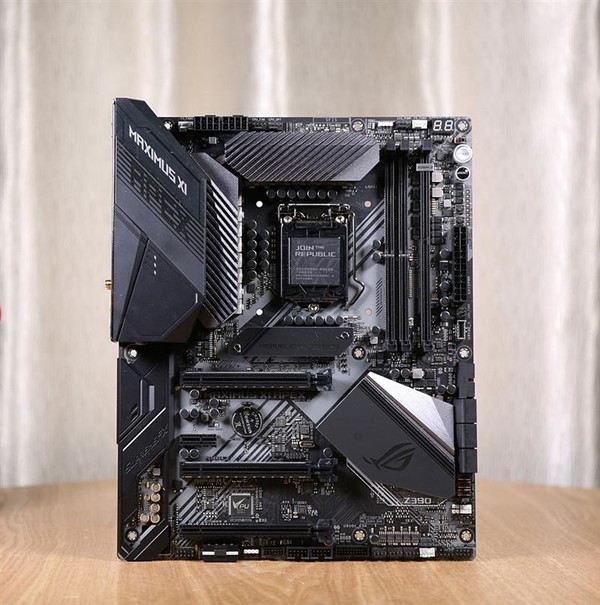

华硕ROG Maximus XI Apex主板采用标准的ATX版型设计，尺寸为30.5*24.4cm，和前第十代玩家国度主板不同，MXIA主板采用了双8pin供电接入，可以个更好的满足i9-9900K的超频需求。

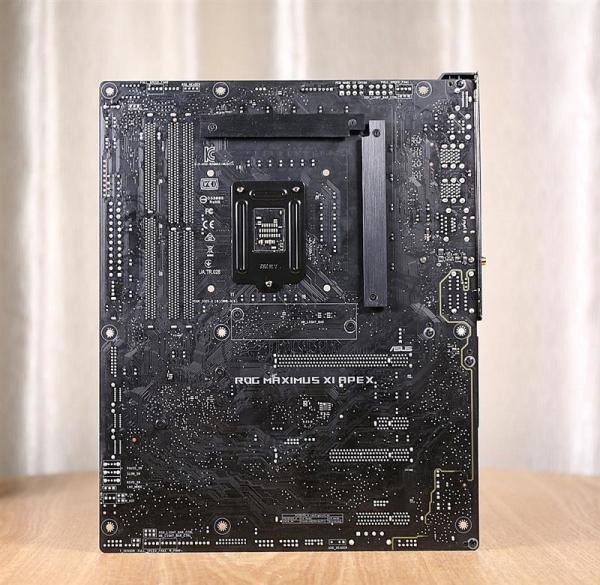

主板的背面也有2块散热片。

售价3~4K的M11H和M11F都只是10相供电，但是，M11A却拥有恐怖的16相供电，这是目前华硕主流平台中，供电电路最为豪华的一款主板，配合双8Pin供电接口，主板的供电能力以及超频的稳定性得到了极致的提升。

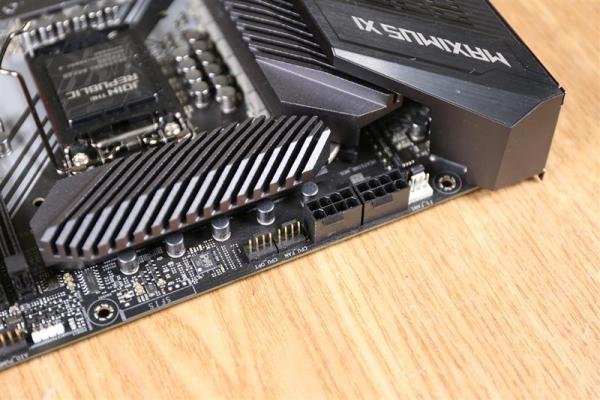

双8Pin供电接口，要知道M11H和M11F都只是8+4pin。

稍显遗憾的是，M11A主板只有2条内存插槽，最高可以支持4800MHz频率的DDR4内存，如果对内存容量有需求，建议直接购买2根单条16GB。

内存插槽旁边还有一个DIMM.2插槽，可以插上专为ROG主板设计的DIMM.2模块，支持扩展2个M.2 SSD设备。

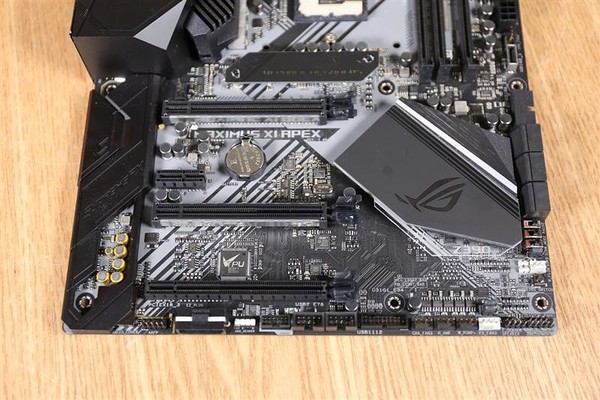

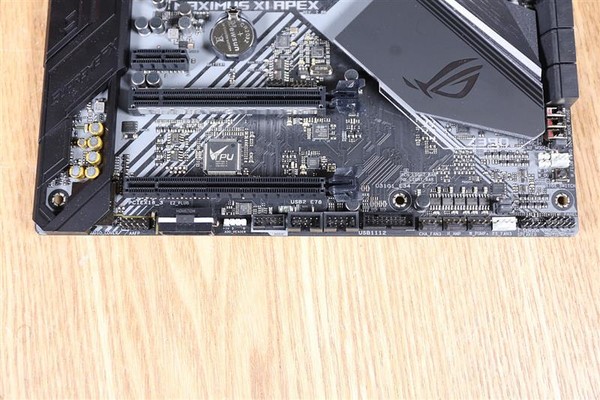

扩展插槽方面，配备了1条PCI-E x1插槽、3条PCI-E x16全尺寸插槽，

M11A主板本身并没有设计M.2插槽，上图那个散热片只是一个装饰品。

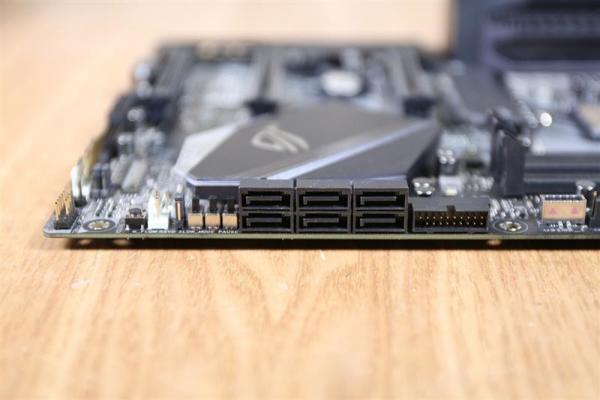

这一代的ROG Z390主板清一色都是6个SATA3.0接口，但一般人也用不到更多SATA设备了。

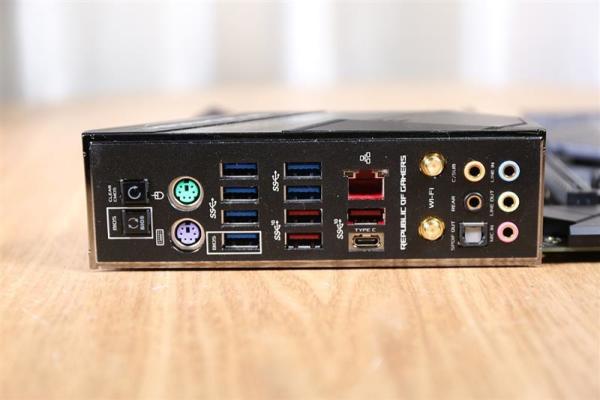

一体化I/O背板不但方便安装，更提供了强悍的抗静电能力，需要注意的是M11A主板取消了视频接口。

接口方面包含有2xPS/2、6x USB 3.1 Gen1、4x USB 3.1 Gen2（其中一个为Type-C型接口）、1x RJ45千兆网口、2xWiFi无线接口，以及一个 S/PDIF 光纤接口和五个音频插孔。

最左边的2个是Clr CMOS按键以及BIOS Flashback按键。

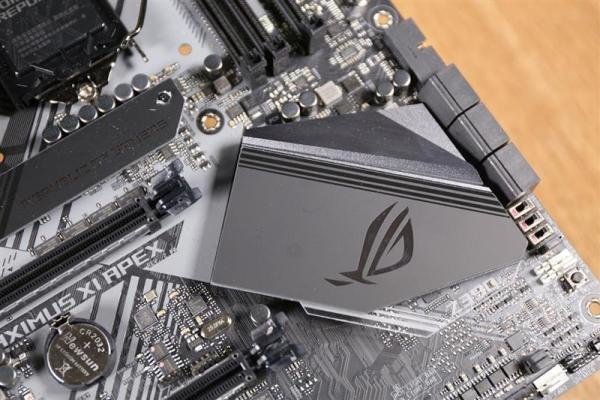

南桥散热器上的玩家国度Logo。

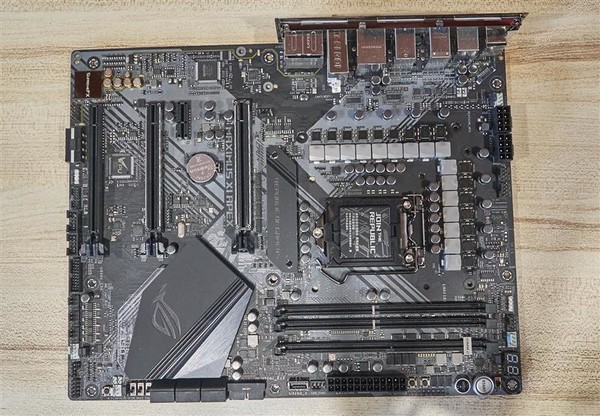

拆除散热片后的主板裸照。

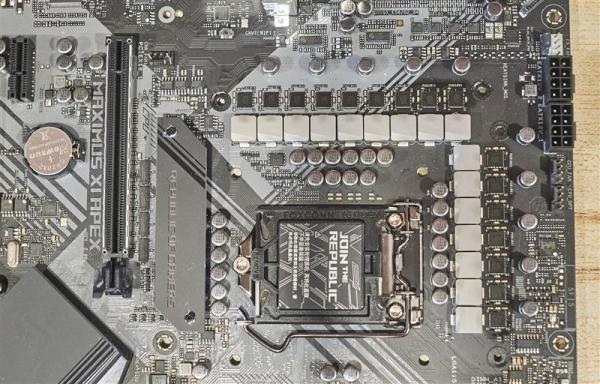

极度奢华的供电电路，因为没有设计核显输出，因此全部的16相供电都是供给8个CPU核心，二倍于M11F。

电容采用了玩家国度祖传的日系富士通 MIL 系列10K黑金固态电容，能在105度的高温下长时间工作，每一相供电还配备一个MICRO FINE粉末化超合金电感。

MOSFET则是IR3555M DrMOS，导通电流可达55A，因此整个16相供电能提供超过1000W的供电功率。

供电模块的散热片，重达292g，并采用了热管连接，可以降低高负载下MOSFET的温度。

 配件全家福。

M11A主板并没有M.2插槽，因此必须依靠附赠的DIMM.2模块来扩展M.2 SSD设备。
