配置信息

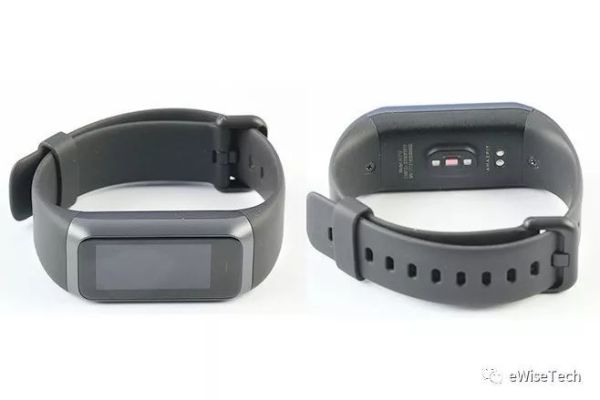

拆解前我们还是一样要看一下它的基础配置的，看看有没有吸引你的数据呢？
SoC：STM32L496VG基于高性能 ARM Cortex-M4 32位RISC核心的超低功耗微控制器
屏幕：1.23英寸 彩色广视角 IPS LCD l 2.5D 强化玻璃
电池：160mAH 锂聚合物电池
特色：防水等级5ATM丨20天续航丨支付宝离线支付丨支持全国163个城市NFC公交卡
拆解
接下来我们要开始拆解了，不要小看这个小小的手环，有不少细节的地方。不要眨眼仔细看！

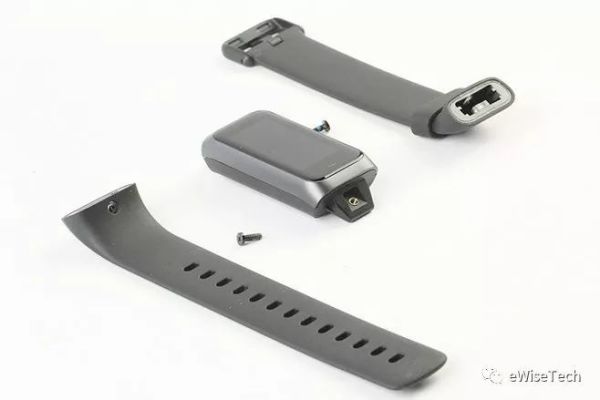

米动手环2的表带为TPU材质，采用螺丝固定。拧下螺丝即可取下表带。外壳材质为聚碳酸酯。
顶盖通过胶和卡扣与后盖固定。由于材质原因，加热温度不可过高，用撬棍等拆卸工具慢慢取下。打开可看到顶盖主板上面贴有保护片。

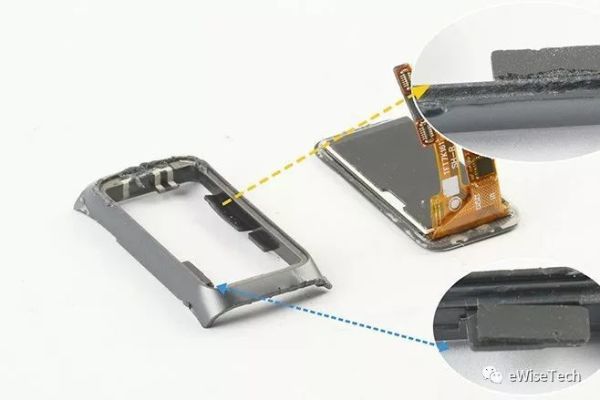

屏幕四周有一圈双面胶将屏幕固定顶壳上，屏幕为TFT LCD屏。顶壳上对应BTB连接器位置贴有泡棉。
在顶壳内侧有两块天线，主板对应位置可以看到用于连接天线的弹片和焊盘。

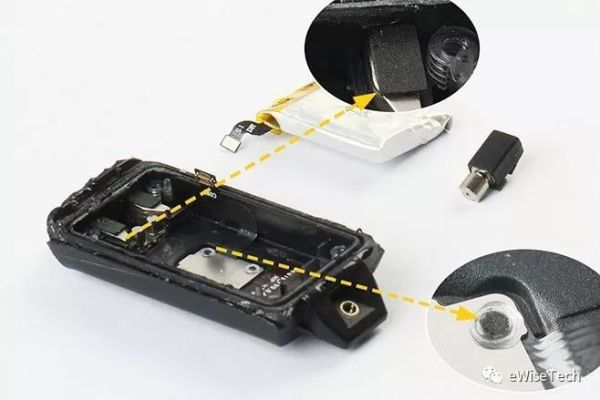

主板通过四颗黑色十字螺丝固定在底壳，拧下螺丝便可取下。振动器弹片与主板底部接触，振动器上面贴有泡棉。

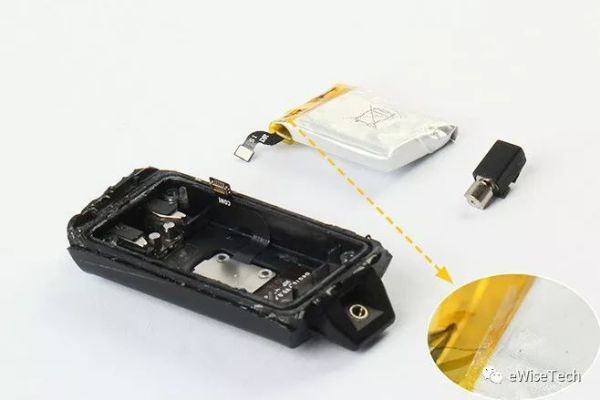

随后取下电池和振动器，电池通过透明双面胶黏贴在底壳上。

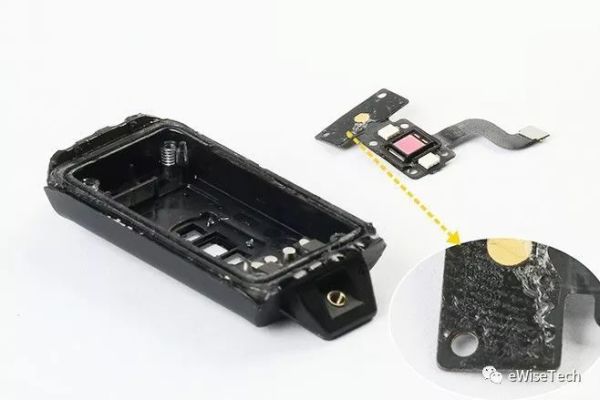

底壳充电触电旁边，有两块磁铁，磁铁上方贴有泡棉，起到缓冲和绝缘的作用。心率传感器软板通过热熔柱与底壳进行固定。

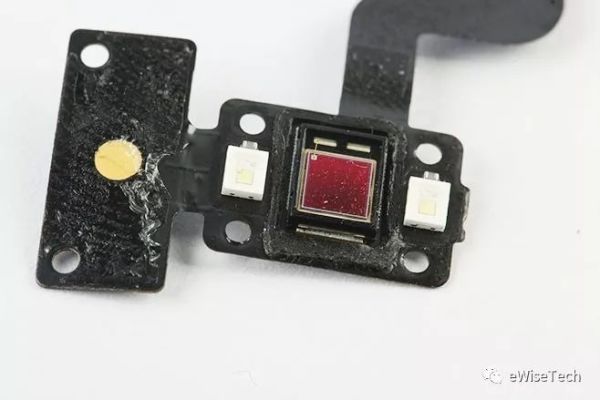

用尖嘴钳去掉四个热熔柱固定点，取下心率传感器模块。除了热熔柱心率传感器和底盖还有双面胶进行加固。
传感器四周有一圈泡棉进行保护。泡棉外侧有双面胶进行固定。

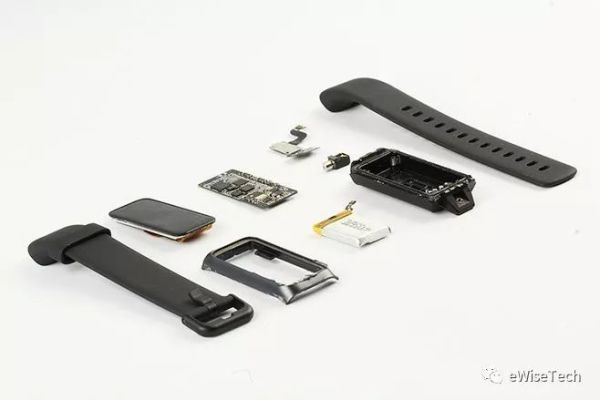

回顾来看米动手环表带及主板分别采用6颗螺丝固定，心率板采用4根热熔柱进行固定，其他位置通过胶或者卡扣固定。电池、屏幕、心率传感器采用BTB接口进行连接。天线采用焊盘和弹片的方式连接。整体拆解难度并不高，但在防水方面做了不少细节工作。
看了那么详细的拆解，小e怎么不能带你看看主板信息呢！
主板IC信息
主板正面主要IC(下图)：
红色：GigaDevice- GD25LQ64CWIG- 1.8V Uniform Sector Dual andQuad Serial Flash
水绿色：STMicroelectronics - STM32L496VG - Ultra-low-powerwith FPU ARM Cortex-M4 MCU 80MHz
黄色：NXP- PN80T- NFC Controller
深绿：Azoteq- IQS620- Single Channel Capacitive Proximity/TouchController
绿色：Dialog - DA14580 - Bluetooth Low Energy 4.2 SoC
蓝色：Maxim - MAX14745K - battery-charge-management
紫色：TI - AFE4410 - Ultra-Small, Integrated AFE for Wearable,Optical, Heart-Rate Monitoring and Bio-Sensing

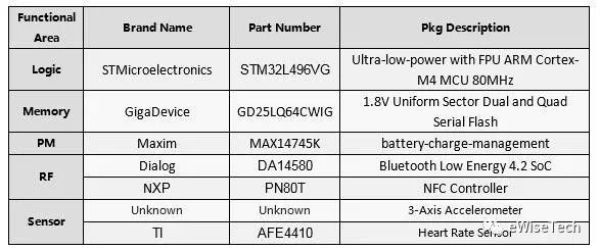

主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表：
