【什么值得买 摘要频道】下列精选内容摘自于《使用奇美拉主控！xd84 樱桃红轴 机械键盘 不锈钢弯折外壳 组装记录》的片段：

这次正好给别人做一个同样为84配列的键盘

选用的是xd84，也就是eepw84，之前买块这pcb还需要eepw论坛获取购买码

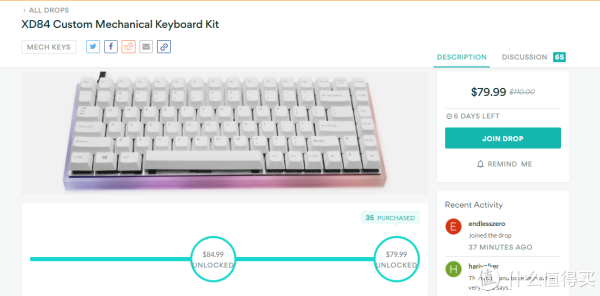

现在开放购买了，而且9月底还在，massdrop上成功进行了一次团购。

算是庆祝团购顺利举行，所以特意来写一下

现在市面上的84pcb不多，用奇美拉的更是少

▲借用下网上的图

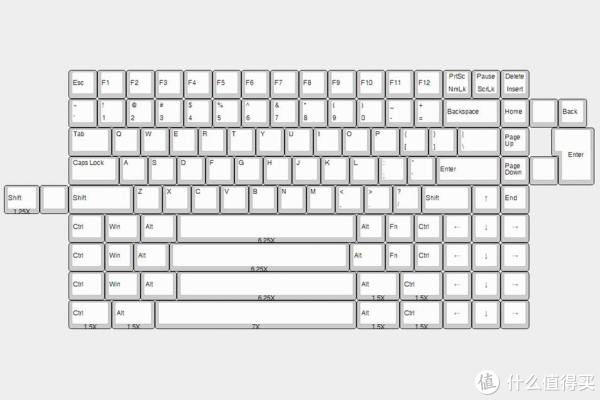

▲pcb延续作者一贯支持多种配列的玩法，对于我这种爱玩特殊配列的人来说显得特别有吸引力。以上配列并不全，我GH60使用的就是wkl配列7X空格，7字回车。

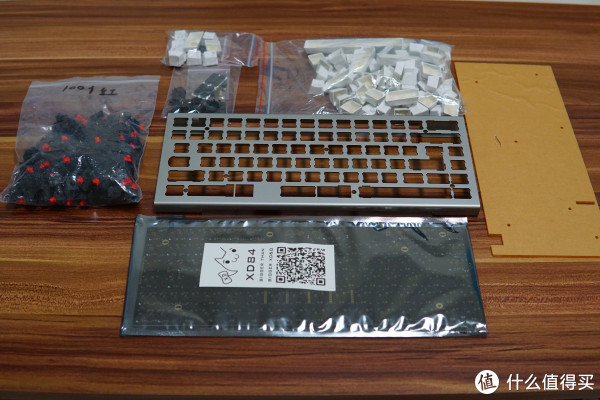

▲这次的全部材料（xd84pcb*1、不锈钢弯折外壳一套，84透光键帽一套，卫星轴一组，樱桃红轴*84）

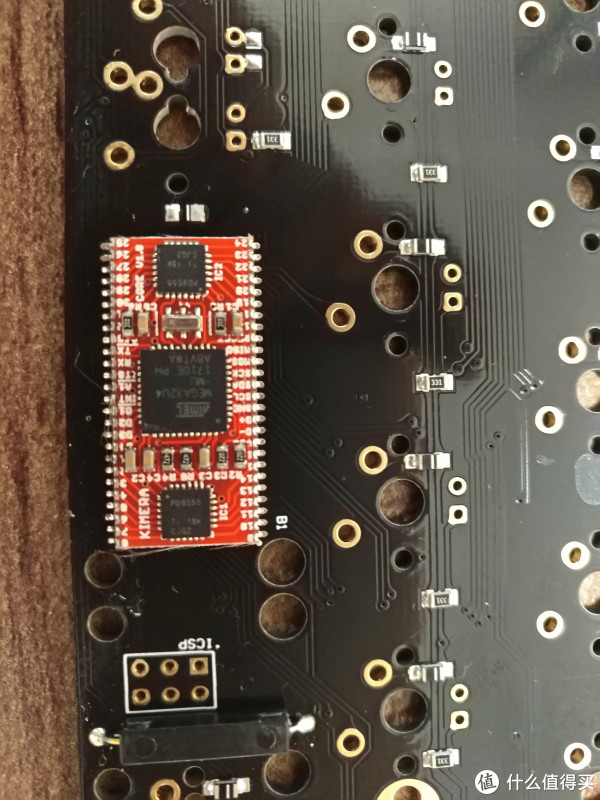

▲这就是奇美拉主控芯片，它的玩法太多，就不一一介绍了。这玩意成本听说还挺高的，有人可以拿这个主控来修复一些老原厂的键盘。

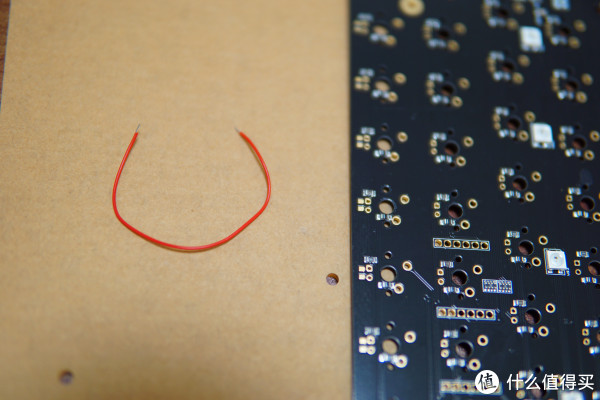

▲接下来是测试键盘线路，毕竟上锡之后一般店家都是不提供退换的，所以上锡前测试一番是很有必要的，

我喜欢用导线短接两个轴的焊盘，也可以用镊子，看个人习惯。

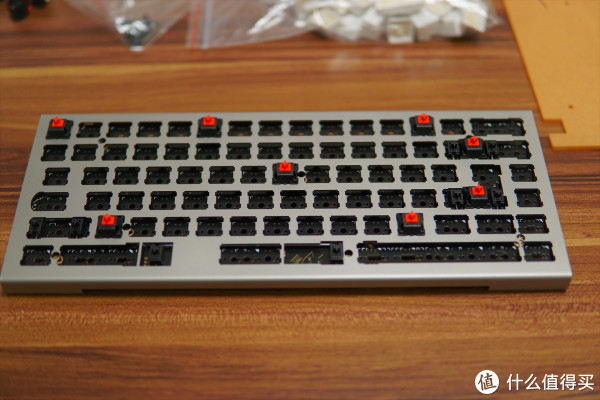

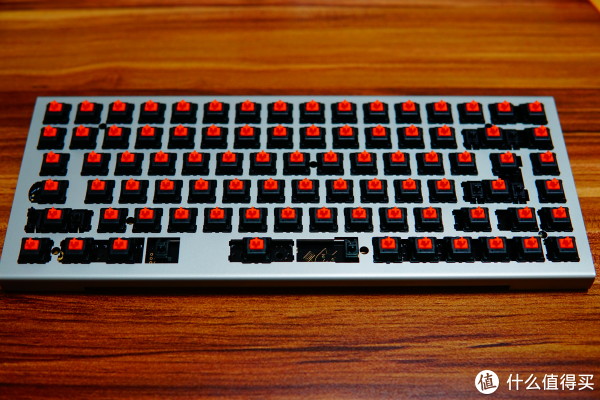

▲测试好了就装上卫星轴，然后放入外壳，在键盘四角和中心都装上轴，可以固定住pcb和外壳，装定位板的时候也可以这样操作。

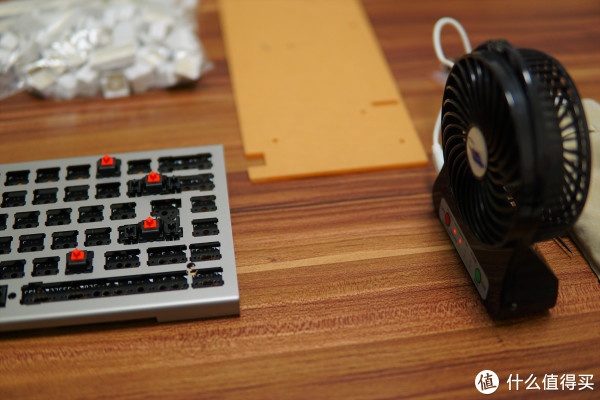

▲我不喜欢松香蒸汽的味道，焊接的时候习惯放一个小风扇，为了拍照放近了点，焊接的时候风扇其实离我挺远。

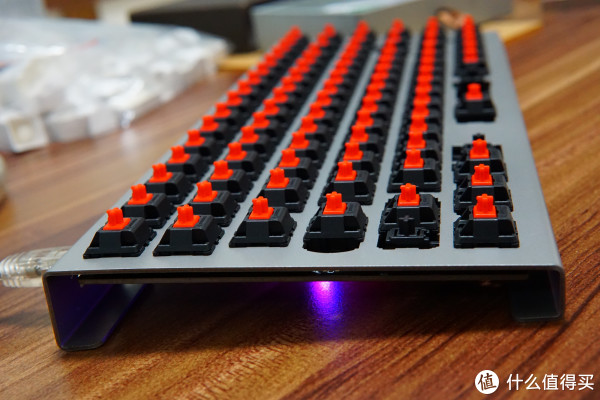

▲全部轴焊接上，目测没有歪轴。然后链接电脑再测试下触发有没有问题，没问题进行下一步。

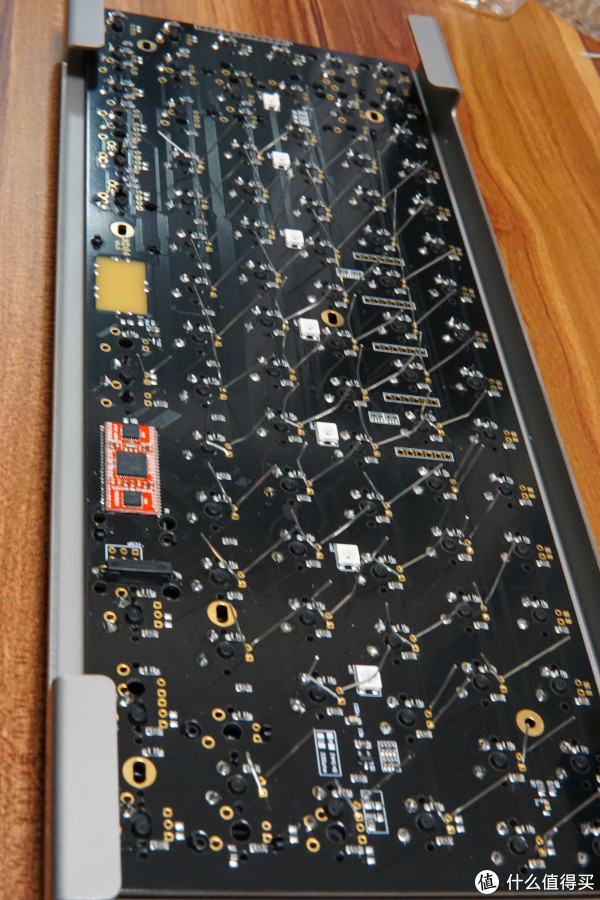

▲pcb有底灯，不锈钢弯折外壳起到了定位板和外壳的作用，颜值还比定位板加外壳的组合高，而价钱两者几乎是一样的。

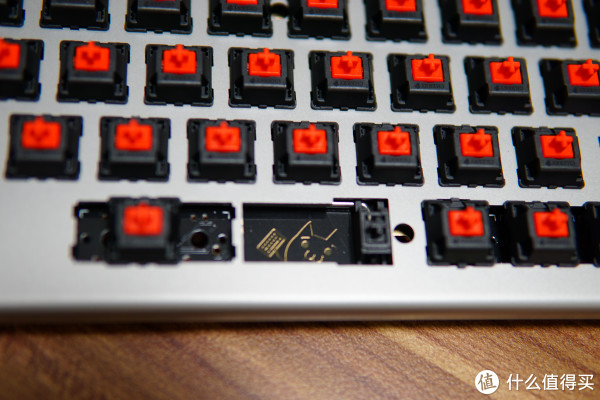

▲xd系列pcb的标志，偷窥键盘猫

▲接下来是加灯了，不知买的冰蓝LED针脚怎么这么长。

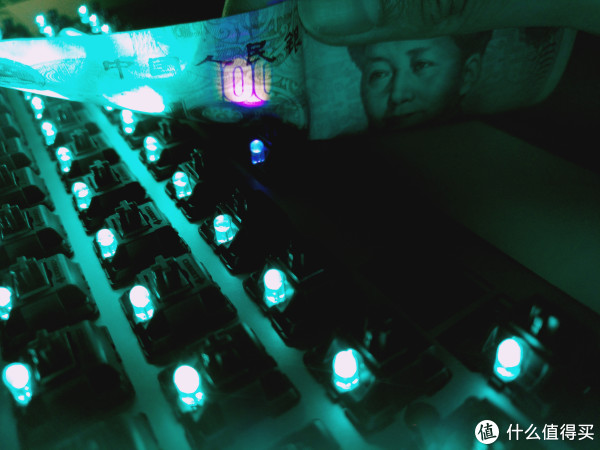

▲主体是冰蓝灯，空格应别人的要求，用了紫灯（可以验钞哦）收银员小姐姐要是也用这种键盘，就不怕会受到假钱了

▲装上键帽开灯情况下，键帽为了省事，直接买的这种普通的字透。透光效果不错，不过字体确实很一般。

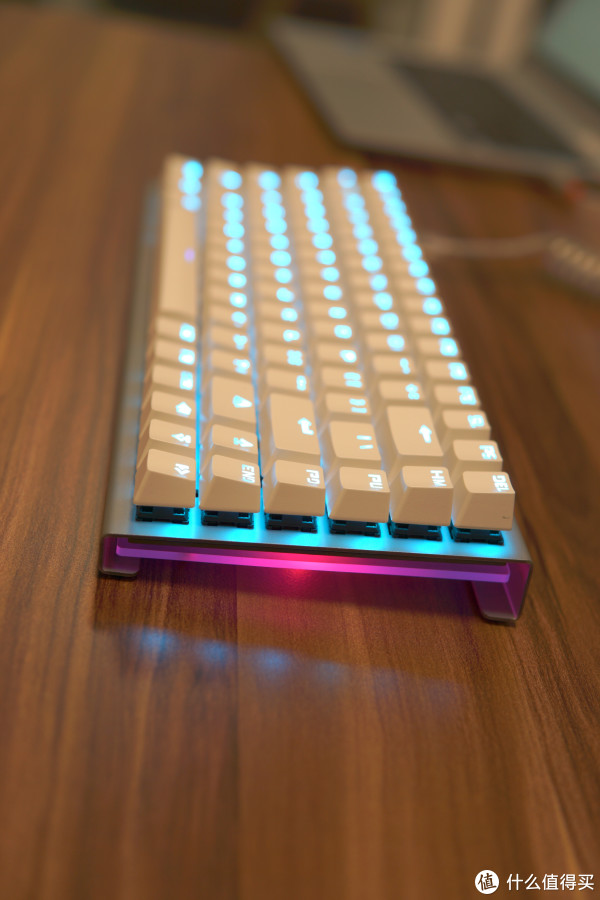

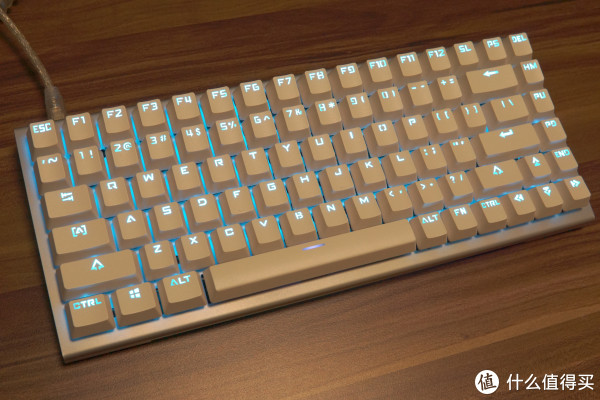

▲装上键帽关灯情况下，冰蓝灯的效果搭配白色键帽确实不错。

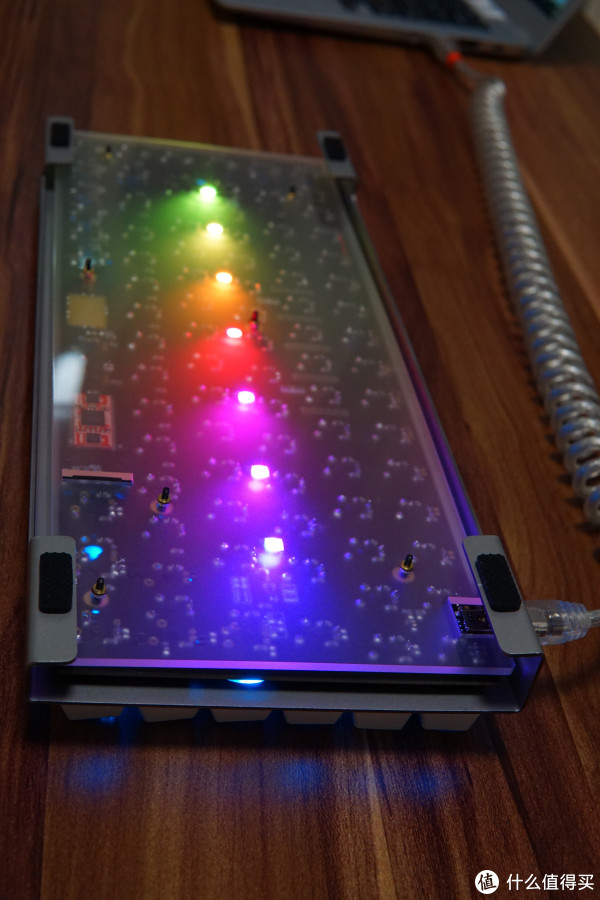

▲底部是透明的亚克力，同时也在起到均光板的效果。

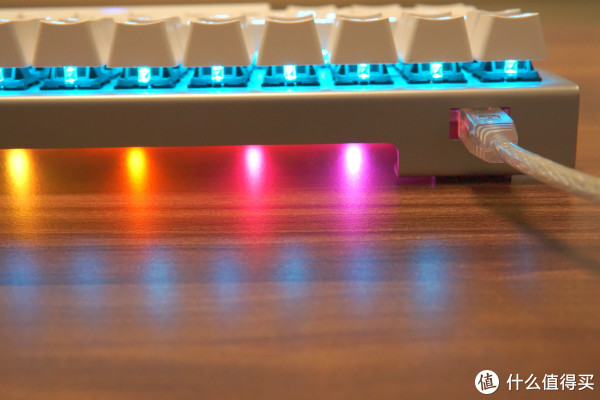

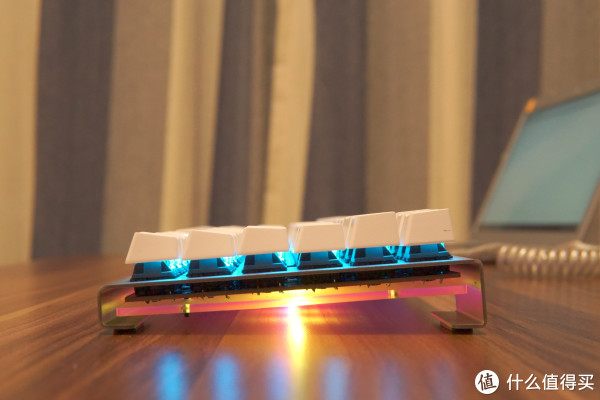

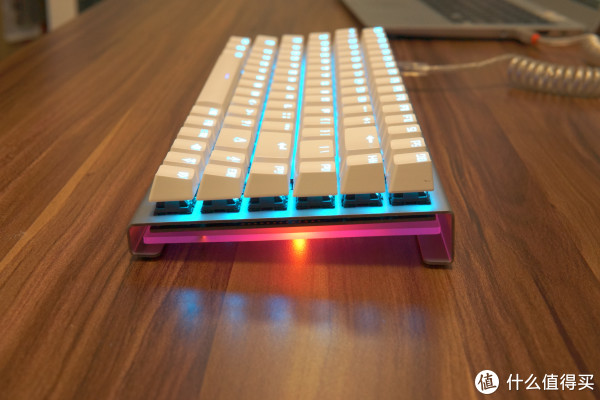

▲从侧面看

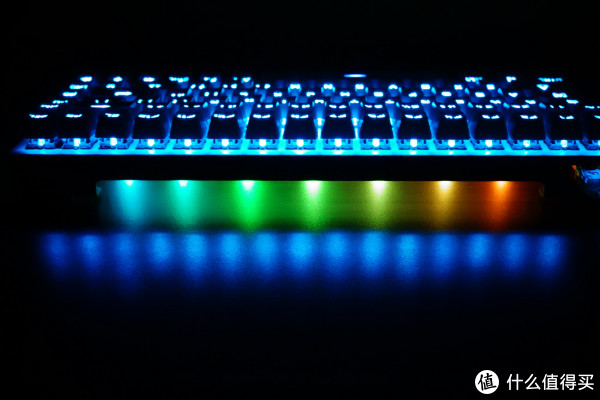

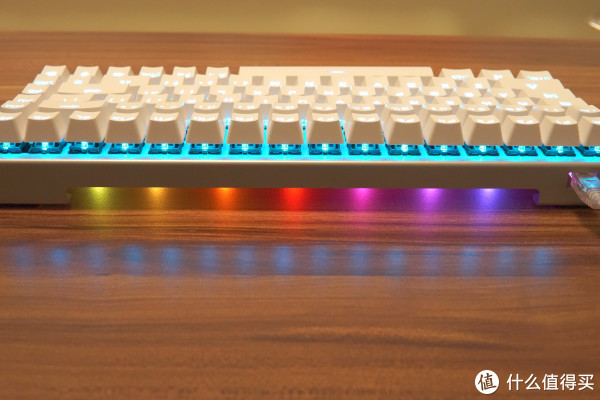

▲底部rbg底灯是流光变色的，由于拍照设备是相机，不好录GIF，大家将就看下。

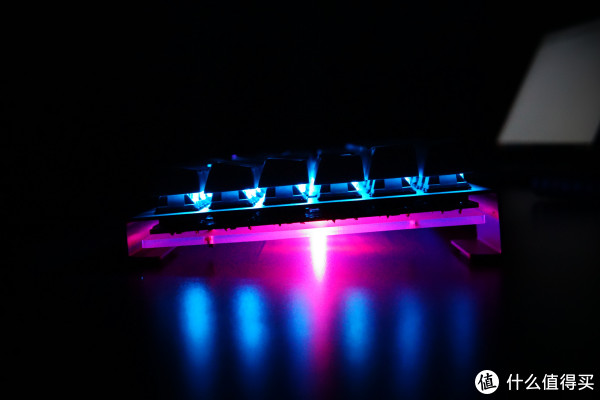

▲键盘的四面都是能直接透光的

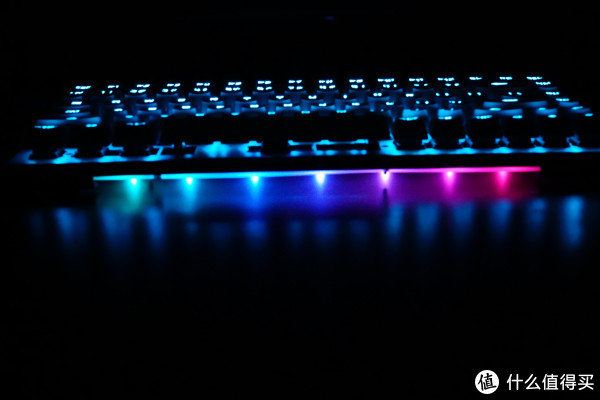

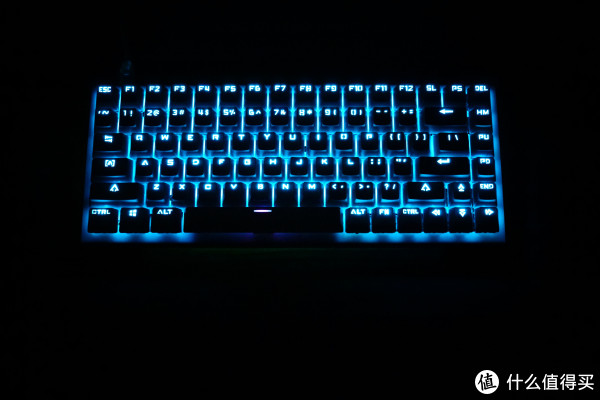

▲夜间关灯后键盘的灯光效果

▲从背面看，桌子有一定反射效果

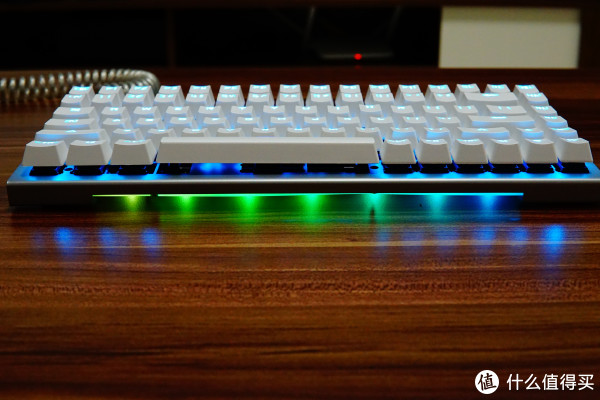

▲正面效果

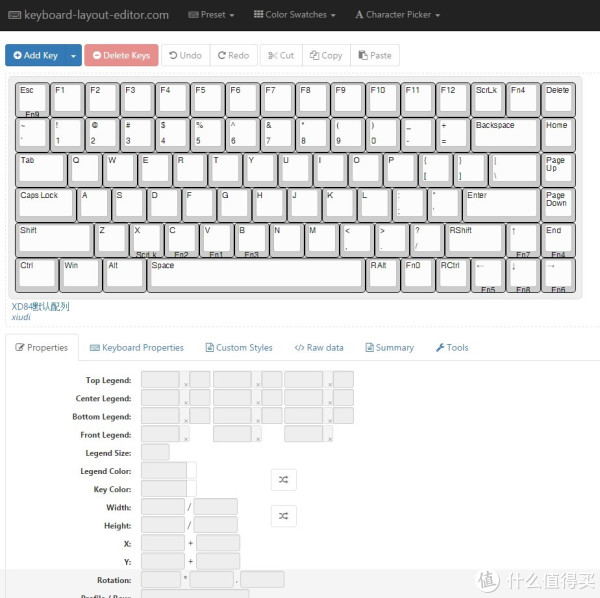

▲最后说一下刷机，依然和GH60一样可以用KLE编辑配列

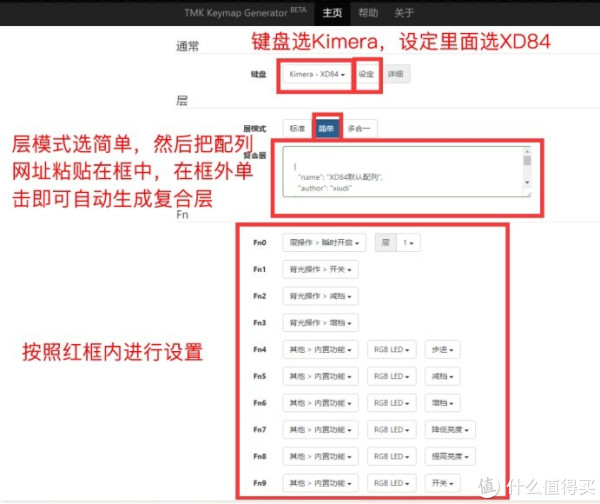

▲然后在TKG进行刷机设置，层和功能设置，这键盘比较大，键位也比较全，一般一层，或者两层就很足够了。

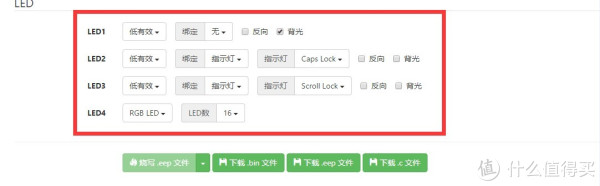

▲led设置最后通过磁铁或者镊子短接背部的那个磁感应元件，就可以刷机了。

总结

优点：配列丰富，可玩性强，84键保留了F区，有能节省桌面空间。推荐新人玩客制化，可以先试试84。

不锈钢弯折外壳底部透光效果好，自带定位板功能，经济性好。

缺点：键帽难买，而且键帽价格贵，总价价格比60%高出不少，外壳没有全封闭，防尘效果很一般。
